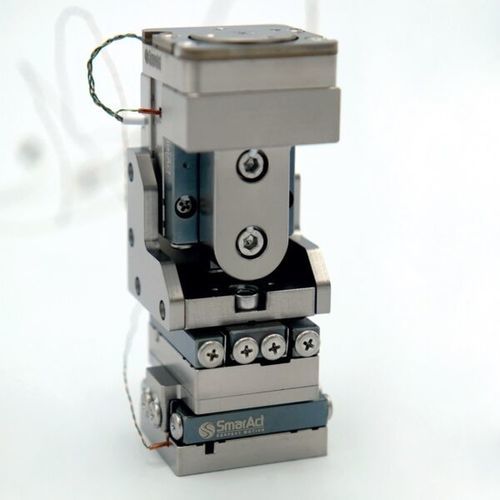

Sistema di posizionamento XYZ

linearecompattoad alta risoluzione

Molte applicazioni in ambito scientifico e industriale richiedono più di due gradi di libertà per il posizionamento di campioni o componenti. Anche a temperature molto basse e in spazi ristretti, il carico utile deve essere spostato con la massima precisione. I sistemi di posizionamento criogenico di SmarActs sono modulari, precisi, personalizzabili e gestiti termicamente per mantenere i campioni il più freddi possibile durante le operazioni di posizionamento o scansione. Il componente centrale di qualsiasi sistema di posizionamento XYZ è uno stadio lineare. In questo esempio, un SLC-1720-CR. Tre stadi possono essere facilmente combinati con supporti e piastre di adattamento per formare configurazioni multiasse compatte, che di solito sono collegate al dito freddo di un criostato nella configurazione del cliente. Quando si progettano sistemi di posizionamento ad alta risoluzione che devono funzionare con precisione a temperature criogeniche, è importante garantire che il carico termico degli stadi sia trasferito al criostato il più rapidamente possibile per ridurre il creep termico del sistema di posizionamento dovuto all'espansione termica degli stadi e dei componenti di montaggio. Il compito più importante è quello di trasferire il calore dal carico utile alla piastra di montaggio per garantire una temperatura costante e bassa nel punto di azione.
