Il sistema di controllo SDC2 permette di pilotare gli stadi SmarAct Piezo in modo simile al motore passo-passo.
Il sistema di controllo Step-Direction SDC2 è un sistema di controllo a basso livello che permette di pilotare i nostri stadi piezo in modo simile al motore passo-passo, ma con una risoluzione molto alta. Gli ingressi standard del controller SDC2 sono segnali di passo e di direzione. Quindi, vi permette di approfittare delle prestazioni degli stadi SmarAct con solo piccole modifiche al vostro ambiente di controllo stabilito. Per ogni passo viene eseguito un incremento di posizione controllato ad anello chiuso nella direzione specificata. Per fornire la posizione al vostro controllore di motori passo-passo, SDC2 supporta il feedback del segnale di quadratura. I controllori di questa linea di prodotti sono disponibili come moduli montabili su rack, custodie da tavolo o come controllori OEM a scheda singola per l'integrazione nell'elettronica esistente.
Tappeti compatibili - Tappeti SmarAct con azionamenti stick-slip
Canali - 2 canali per modulo di controllo
Supporto sensori - L, S
Feedback di posizione - feedback in quadratura (A, B, Index), limite (+/-), home, target raggiunto
Interfaccia stadio - 1x DSUB 15 per canale
Interfaccia PC - STEP / DIR 5 V TTL o collettore aperto

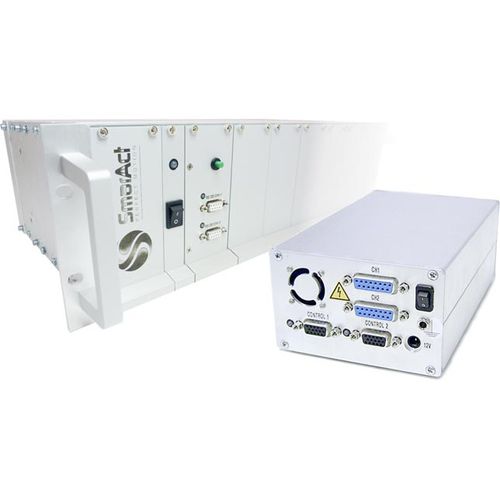

Alloggiamento - Scheda di controllo singolo (-OEM), da tavolo (-TAB), modulo rack 19'' (2-12 canali, -MOD)
Software e driver - Programma di configurazione SDC2 per Windows
---
