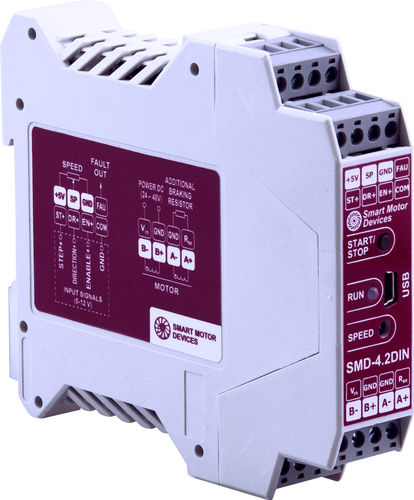

Comando di motore passo-passo SMD-4.2DIN ver.2

DC

SMD-4.2DIN ver.2 è un driver per motori passo-passo di nuova generazione. Il driver è progettato per controllare motori passo-passo ibridi a due e quattro fasi con una corrente di fase fino a 4,2A. L'unità prevede il montaggio su una guida DIN, che è conveniente per collocarla in un ambiente di produzione. Grazie al suo design avanzato, l'SMD-4.2DIN ver.2 offre dinamiche che accelerano il motore passo-passo a oltre 1000 giri al minuto in una frazione di secondo e raggiungono facilmente velocità operative di oltre 4000 giri al minuto mantenendo una coppia sufficiente per eseguire lavori utili Per il funzionamento del motore passo-passo con un alto carico d'inerzia, viene fornito un connettore per collegare una resistenza di frenatura esterna. Il driver SMD-4.2DIN ver.2 fornisce sia il controllo di posizione a impulsi che il controllo analogico della velocità o dell'angolo. Modalità microstepping - 1, 1/2, 1/4,1/8, 1/16, 1/32, 1/64, 1/128 Metodi di controllo: - Controllo di posizione a impulsi (STEP/DIR) - Controllo analogico della velocità (0 - 5 VDC o potenziometro) - Controllo analogico dell'angolo di rotazione - modalità di inseguimento (0 - 5 VDC o potenziometro) - Rotazione a velocità costante Le modalità di funzionamento di SMD-4.2DIN ver.2 Controllo analogico della velocità - modalità manuale - è utilizzato per la regolazione regolare della velocità senza collegamento al PC. La velocità del motore è proporzionale al segnale di tensione analogico, è possibile anche la regolazione tramite potenziometro. Direzione e start/stop sono controllati da ingressi digitali. Modalità di controllo della posizione analogica - fornisce la regolazione di uno spostamento angolare. La posizione del rotore dipende da un segnale di controllo analogico (tensione o regolazione del potenziometro) - da 0 a 270°.
