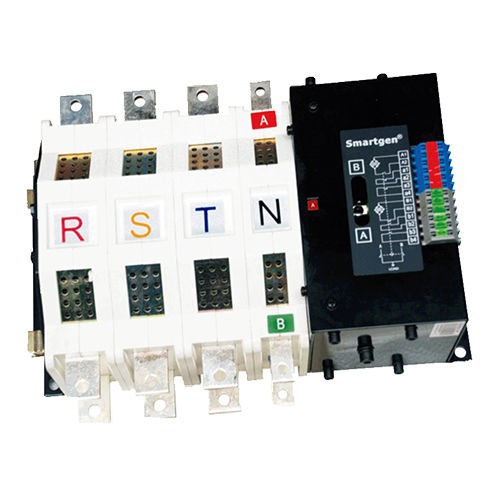

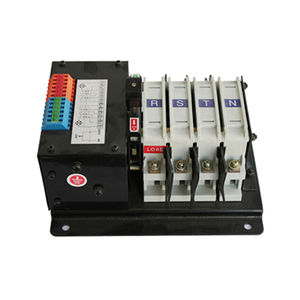

Commutatore di trasferimento automatica SGQ160A-630A/T-4P

statica

L'interruttore di trasferimento automatico (ATS) è usato in condizioni di AC660V 50/60Hz o DC250V. È il tipo a due stadi della classe PC con la struttura dell'azionamento di elettromagnetismo, che può fare il trasferimento veloce del carico (tempo di trasferimento ≤80ms) di due circuiti di potere. Può essere ampiamente usato per il carico nazionale di una classe, per esempio: alte costruzioni, posta, telecomunicazioni, miniere di carbone, navi, linee di montaggio industriali, assistenza sanitaria, strutture militari ecc. I due circuiti di potere possono essere la griglia, il gruppo elettrogeno di inizio automatico, la batteria di stoccaggio ecc STRUTTURA E CARATTERISTICHE L'interruttore di trasferimento automatico (ATS) di SGQ adotta l'azionamento elettromagnetico della bobina, la struttura d'interblocco elettrica e meccanica, struttura principale del ciclo di due contatti statici ed un contatto dinamico. Il contatto dinamico applica il tipo V, che assicura che due circuiti di potere non siano cortocircuiti. Il tipo N e il tipo T applicano doppie bobine; il tipo M applica una sola bobina. Le bobine sono eccitate solo al momento del trasferimento e questo estende la vita d'uso dell'interruttore in grande misura. L'alimentazione di controllo delle bobine può essere fornita dall'alimentazione AC o DC master/slave e non è necessario aggiungere un'altra alimentazione di controllo. L'interruttore stesso ha un'indicazione di chiusura meccanica o elettrica, e allo stesso tempo fornisce un contatto ausiliario senza tensione.
