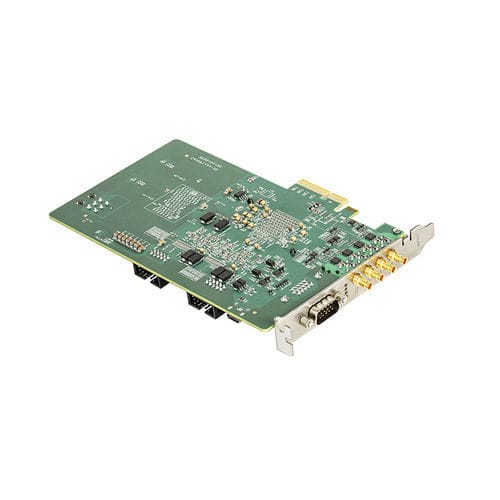

Scheda di acquisizione video PCIe SMI-IMCA-01

FGPA4 canali12 bits

◎ PCIe Gen3 x 4; ◎ Supporto 1-4 canali di connessione topologia arbitraria CoaXPress; ◎ Alimentazione, controllo e attivazione della telecamera CoaXPress; ◎ Velocità di cattura delle immagini fino a 25Gbps; ◎ Buffer di immagini fino a 8Gb; ◎ Ogni velocità di collegamento fino a 6,25Gbps; ◎ La velocità della ventola si regola automaticamente in base alla temperatura dell'FPGA per ottimizzare il raffreddamento e le prestazioni acustiche; ◎ Interfaccia DIN 1.0/2.3 e indicatore di stato LED a 4 vie a tre colori; ◎ Supporto CoaXPress canale singolo fino a 13W di alimentazione; ◎ Compatibile con lo standard CoaXPress V1.1.1; Compatibile con lo standard GenICam; ◎ IO flessibile: 2 ingressi differenziali/singolo-ended; 2 uscite optoisolate; 1 ingresso encoder rotativo in quadratura; ◎ Supporto sistema operativo Windows7/10 32/64bit; ◎ Supporto sistema operativo Linux; ◎ Libreria di sviluppo SDK di supporto C, C++, C#; ◎ Strumento di configurazione GUI. Profondità di pixel: - 8/10/12/14/16 bit Formati dei pixel: - Raw, Mono, Bayer, RGB Numero di telecamere: - Supporto 1-4 connessioni topologiche di qualsiasi sequenza di linee Interfaccia grafica: - DIN 1.0/2.3 CoaXPress a 4 vie con PoCXP Velocità immagine: - (1.25G, 2.5G, 3.125G, 5G, 6.25G) x4 Velocità PCIE: - PCIe 3.0x4 Carico utile PCIE: - 128/256 byte Supporto del protocollo: - CoaXPress1.1/1.1.1; GenICam; GenTL Velocità di acquisizione: - 18.7Gbps(MAX) Tipo di scansione: - Scansione di area, scansione di linea Ingresso trigger: - supporto 2 ingressi di segnale (isolamento ottico); frequenza massima 1MHz; livello standard supporta RS422, TTL e ingresso differenziale (5-24V) Ingresso encoder: - supporta un ingresso di fase AB in quadratura (isolamento ottico); frequenza massima 1MHz; livello standard supporta RS422, TTL e ingresso differenziale (1-24V) Controllo istantaneo: - l'uscita bidirezionale del segnale di sostegno (isolamento ottico), la frequenza massima è 80kHz
