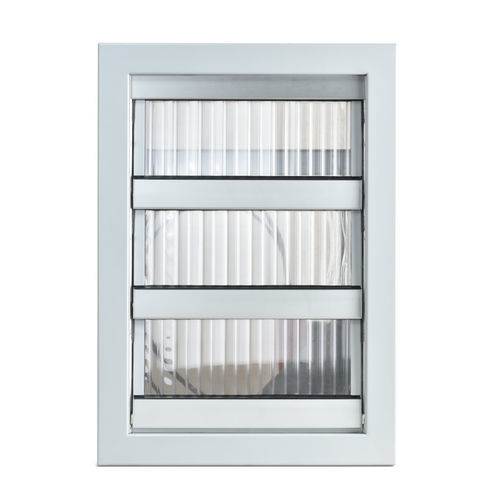

Eliminatore d’aria di aria CDH-F

di gasautomatico

Le lamelle CDH-F sono utilizzate per l'estrazione di fumo e calore nei sistemi di ventilazione a gravità e meccanica del fumo. Le lamelle sono progettate in modo da poter essere aperte/chiuse tramite un attuatore elettrico. Design Le ottiche CDH-F sono dotate di lamelle mobili posizionate tramite un attuatore elettrico. Le lamelle sono costituite da profili in alluminio anodizzato e da un inserto montato tra i profili e fissato con una guarnizione per vetri. Nella versione S l'inserto della lamella è costituito da lastre di policarbonato alveolare di 20 mm di spessore (colore trasparente). Nella versione A, l'inserto della lamella è realizzato in lana minerale di 20 mm di spessore con un velo di vetro all'interno e una lastra di alluminio all'esterno. Il telaio delle lamelle è in alluminio e verniciato a polvere in colore RAL9006 opaco. Le feritoie CDH-F dotate di canale con dispositivo di misurazione e rete di copertura sono contrassegnate come CDH-F-L. Le griglie CDH-F-L contengono anche contengono anche un trasduttore di pressione differenziale con tubi di rame ø6 provenienti dal dispositivo di misurazione. Controllo delle lamelle Le lamelle CDH-F possono essere controllate tramite attuatori elettrici Belimo, apertura/chiusura, con regolazione continua del setpoint. Alimentazione: 24 V CA/CC o 230 V CA. Se si utilizza un attuatore con molla di ritorno, in caso di perdita di alimentazione dell'attuatore, le lamelle vengono aperte.
