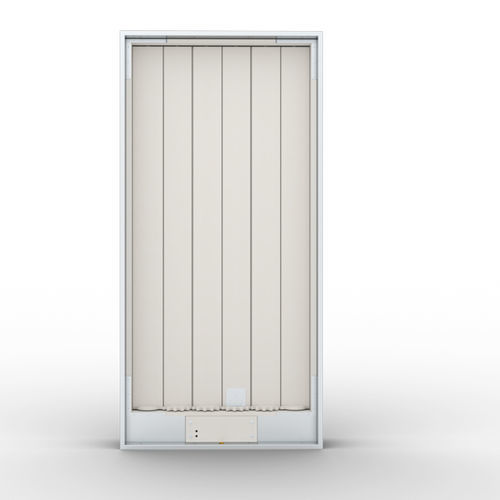

Serranda taglia fuoco rettangolare WKS-P

Le serrande WKS-P sono costituite da un involucro a sezione rettangolare, da pale mobili e da un sistema di azionamento. L'involucro della serranda è costituito da pannelli ignifughi e da elementi strutturali in acciaio. Le pale mobili in composito di silicato minerale sono fissate all'involucro mediante perni metallici. Su un lato, l'alloggiamento è rifinito con una flangia in acciaio che può essere dotata di una griglia inclinabile o di un coperchio fisso perforato. L'altra estremità dell'involucro è rifinita con un raccordo in acciaio che consente un facile collegamento opzionale degli elementi del condotto con la serranda. Sul lato interno dell'involucro e sulle pale sono montate guarnizioni intumescenti. La loro caratteristica è l'aumento di volume alle alte temperature, che riempie ermeticamente tutte le perdite tra il deflettore e il corpo. Una guarnizione a bolle d'aria garantisce la tenuta a temperatura ambiente. La serranda WKS-P è dotata di un innovativo meccanismo di azionamento, che assicura la rotazione contraria delle pale. Il meccanismo è composto, tra l'altro, da ingranaggi in materiale ignifugo, pale e un attuatore elettrico. La velocità dell'aria ammessa per la serranda WKS-P in un condotto di collegamento BxH è di 12 m/s. Finitura Come sistema di azionamento si utilizza l'attuatore elettrico BEN, BEE o BE di BELIMO. La commutazione tra posizione aperta e chiusa della serranda (e viceversa) può essere effettuata dopo aver collegato l'alimentazione all'attuatore. Nell'attuatore sono installati in modo permanente dei microinterruttori che indicano la posizione di apertura/chiusura della serranda. Le serrande WKS-P non sono dotate di molle di ritorno (la perdita di tensione non provoca il movimento delle lamelle di isolamento della serranda).
