Cilindro pneumatico NCQ2 series
con gambo filettatoa doppio stelocon asta

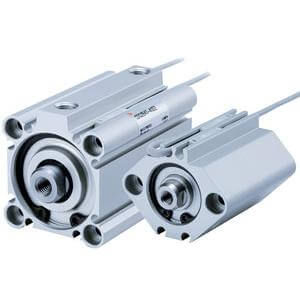

Cilindro pneumatico - NCQ2 series - SMC Corporation of America - con gambo filettato / a doppio stelo / con asta
Cilindro pneumatico - NCQ2 series - SMC Corporation of America - con gambo filettato / a doppio stelo / con asta
Cilindro pneumatico - NCQ2 series - SMC Corporation of America - con gambo filettato / a doppio stelo / con asta - immagine - 2
Cilindro pneumatico - NCQ2 series - SMC Corporation of America - con gambo filettato / a doppio stelo / con asta - immagine - 3
Cilindro pneumatico - NCQ2 series - SMC Corporation of America - con gambo filettato / a doppio stelo / con asta - immagine - 4
Cilindro pneumatico - NCQ2 series - SMC Corporation of America - con gambo filettato / a doppio stelo / con asta - immagine - 5
Cilindro pneumatico - NCQ2 series - SMC Corporation of America - con gambo filettato / a doppio stelo / con asta - immagine - 6
Cilindro pneumatico - NCQ2 series - SMC Corporation of America - con gambo filettato / a doppio stelo / con asta - immagine - 7
Cilindro pneumatico - NCQ2 series - SMC Corporation of America - con gambo filettato / a doppio stelo / con asta - immagine - 8
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
pneumatico
Tecnologia
con asta, con gambo filettato, a doppio stelo
Configurazione
a doppio effetto, a effetto semplice
Materiale
in acciaio inossidabile, in alluminio
Normativa
ISO
Applicazioni
industriale
Altre caratteristiche
compatto, standard, filettato, in struttura leggera, con flangia, di grandi dimensioni, con foro passante
Corsa

Max.: 100 mm
(3,937 in)

Min.: 5 mm
(0,197 in)

Alesaggio

Max.: 100 mm
(3,94 in)

Min.: 12 mm
(0,47 in)

Pressione

Max.: 145 psi

Min.: 7,3 psi

Coppia

Max.: 0,44 Nm
(0,325 ft.lb)

Min.: 0,04 Nm
(0,03 ft.lb)

Velocità

Max.: 500 mm/s

Min.: 5 mm/s

Temperatura di funzionamento

Max.: 70 °C
(158 °F)

Min.: -10 °C
(14 °F)

Descrizione

Versione standard a doppio effetto e stelo singolo del cilindro compatto NCQ2. L'NCQ2 è disponibile con alesaggi da 12 mm a 100 mm. Viene fornito di serie con filettature dello stelo maschio o femmina. Per una maggiore flessibilità di montaggio, è possibile montare gli interruttori automatici su una qualsiasi delle 4 superfici. Cilindro compatto a doppio effetto e stelo singolo I montaggi includono: Foro passante (standard), filettato, clevis, piede, flangia testa e flangia stelo Possibilità di montaggio di interruttori automatici

---

Traduzione automatica  (Visualizza il testo originale in inglese)

Cataloghi

NC(D)Q2-Z
NC(D)Q2-Z
252 Pagine
