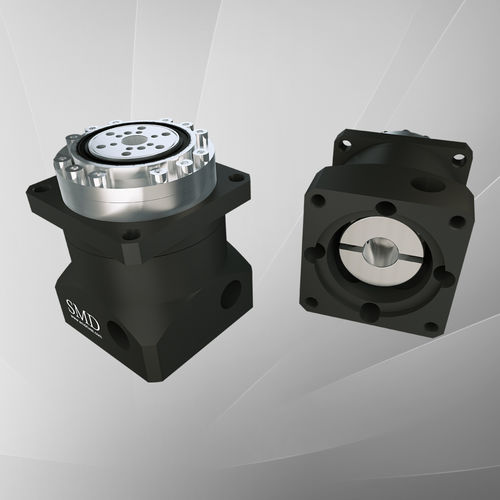

Riduttore planetario SNDU series

200 - 500 Nm100 - 200 Nm50 - 100 Nm

RIDUTTORE EPICICLOIDALE CON ESTREMITÀ FLANGIATA Descrizione del prodotto Progettato per la rotazione di precisione della piattaforma Coppia di uscita nominale: da 25Nm a 350Nm. Gioco: meno di 1 Arc-min. Rapporti di riduzione disponibili da 1:3 a 1:100 Facilmente accoppiabile al servomotore. Alta capacità di carico. Altamente rigido. Caratteristiche Struttura di uscita speciale per la rigidità del disco rotante (flangia). Attacca il carico direttamente sul disco per la rotazione, risparmia spazio e semplifica il meccanismo. Ha un cuscinetto a rulli incrociati per una rotazione rigida, un posizionamento preciso e un'alta capacità di forza assiale e radiale. Lubrificato a vita. Si prega di contattare SMD per i rapporti a 3 stadi. Per 1000 volte al massimo durante la vita del riduttore. Per velocità di ingresso superiori a 3000 rpm, si prega di consultarci e fornire i dettagli dell'applicazione. Alla velocità di ingresso ammissibile e alla coppia di uscita nominale. Il carico assiale ammissibile o il carico radiale ammissibile è il valore che soddisfa la vita del riduttore quando un carico pureradiale o un carico assiale è applicato alla faccia della flangia. (Quando il carico radiale è Lr+R=0mm, e il carico assiale è La=0mm) Sei volte il fattore di sicurezza.
