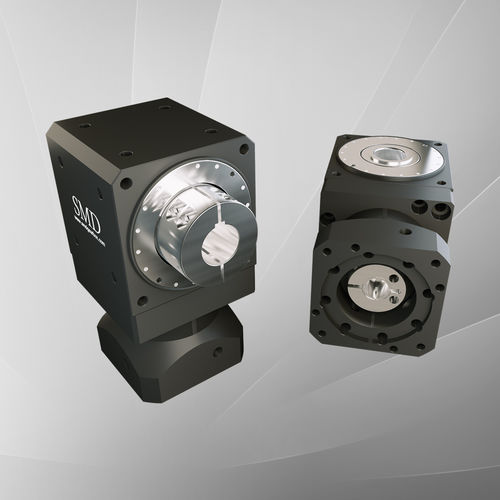

Rinvio angolare ad assi ortogonali SS series

CAMBIO AD ANGOLO RETTO Descrizione del prodotto Tipo di albero cavo e tipo di albero solido Coppia di uscita nominale: 13Nm a 800Nm Gioco: 3-5 Arc-min Rapporto di riduzione disponibile da 1:4 a 1:200 Adatto per basso carico e movimento intermittente. Riduttore per servomotore Caratteristiche Albero cavo e albero pieno. Gioco regolabile e adatto a basso carico e movimento intermittente. Design dell'albero di uscita cavo per varie applicazioni e 5 superfici di montaggio per installazioni flessibili. Probabilmente il riduttore ad angolo retto più facile sul mercato da integrare geo-metricamente nella vostra macchina La geometria rettangolare "a cubo" permette una facile integrazione nel vostro dispositivo. Con 5 superfici di montaggio, altri componenti possono essere attaccati al SS. Il suffisso SF indica un albero solido - la taglia 42 è disponibile solo con rapporto 1 e albero di uscita solido. Rapporti SS42SF --L1(1stage): 4,5,7,10; L2 (2stage): 12,15,16,20,21,25,28,30,35,40,49,50,70. Il suffisso F indica che l'albero cavo è standard. Tuttavia, "albero di uscita solido" e "doppio albero di uscita" sono opzioni regolari. (Rapporti SS 70 a SS150 --L1 (1 stadio): 6,8,10,14,20; L2 (2 stadi): 18,24,30,32,40,42,50,56,60,70,80,98,100,140,200. Si prega di informarsi per qualsiasi rapporto non mostrato. Al 3% del carico nominale. Ad una distanza pari alla metà della lunghezza del giunto - dall'estremità del giunto.
