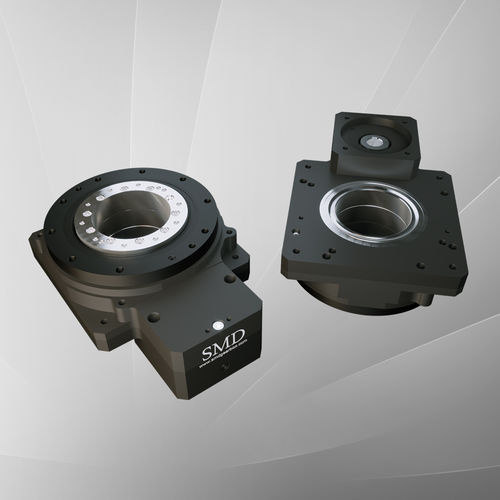

Riduttore a ingranaggi elicoidali ST series

ad assi ortogonali50 - 100 Nm20 - 50 Nm

RIDUTTORE ROTATIVO CAVO Descrizione del prodotto Coppia di uscita nominale: 3 Nm a 90 Nm Gioco: 0.5arc-min Attacco diretto con design semplice e affidabile. Grande tavola rotante cava per un cablaggio e una tubazione concisi. Posizionamento accurato e veloce. Ritorno di origine ripetuto facilmente. Caratteristiche Gioco massimo di 30 secondi d'arco. Grande flangia rotante cava - foro cavo per il cablaggio o gli alberi. Il foro cavo guidato dal vostro servomotore tramite un grande ingranaggio ad anello elicoidale integrato in una flangia rotante fornisce un posizionamento e un'indicizzazione fluidi, accurati e veloci. La flangia ruota su un cuscinetto di precisione ad alta capacità del tipo "a rulli incrociati" per la precisione della posizione, la rigidità e i carichi assiali pesanti. Rapporti di riduzione più grandi sono ottenibili con l'inserimento di un riduttore planetario o ad angolo retto. Per 1000 volte al massimo durante la vita del riduttore. Velocità limite di uscita a 60 giri/min Rapporti di riduzione più grandi sono possibili con l'inserimento di un riduttore in linea o ad angolo retto. L'efficienza a pieno carico è del 90% Alla velocità d'ingresso ammissibile e alla coppia d'uscita continua.
