Sistema di pallettizzazione a strati APS 3085

a colonnaautomaticocartesiano

Panoramica

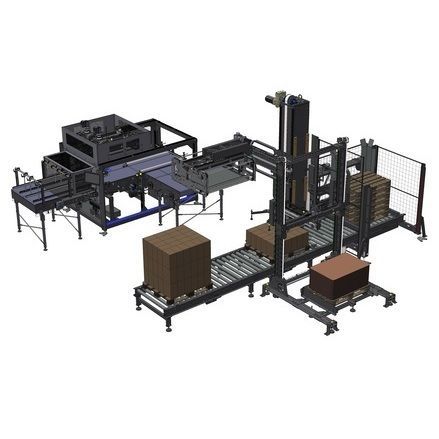

L'APS 3085 è un sistema monocolonna a due assi cartesiani per la palettizzazione di cartoni, fardelli, vassoi e pacchi in genere. Il sistema è composto da moduli configurabili in funzione delle condizioni logistiche dell'area di fine linea e delle esigenze di palettizzazione. Il cuore del sistema APS ERGON è il modulo dell'asse verticale: una colonna fissa (sollevabile solo tramite gru) lungo cui scorre, su guide a ricircolo di sfere, l'asse orizzontale di lavoro formato dal traverso. Il traverso ospita il braccio porta-testa di presa, anch'esso scorrevole su guide a ricircolo di sfere, e può essere abbinato a diversi moduli.

Moduli / dotazioni standard e opzionali

• Modulo ingresso prodotto a 90° e sistema di preformazione strati
• Modulo pallet con portata massima 300 kg (standard). Configurazione max: fino a 10 pallet con altezza max 150 mm e portata max 30 kg/pallet. Moduli pallet con portata superiore disponibili opzionalmente
• Modulo inserimento fogli (opzionale): magazzino fogli e unità di inserimento con assi controllati
• Barre di protezione
• Ingresso doppio con sistema di formazione strato a 90°: 2 nastri di cadenziamento gommati, 2 nastri di introduzione prodotto e 1 sistema di traslazione unidirezionale per formare file e strati
• Dispositivo trasferimento file: gestito da due barre motorizzate (una per fila) e nastro di preformazione strato con due motori
• Dispositivo rotazione pacchi (opzionale): dispositivi per ruotare i pacchi in ingresso tramite cilindro di contrasto o manipolatore
• Sistema alimentazione pallet vuoti: trasportatori a rulli con capacità di stoccaggio max 300 kg (capacità superiore opzionale) e/o altezza totale max fino a 1800 mm
• Sistema alimentazione fogli (opzionale): modulo inseritore regolabile con sistema di presa a ventose (4-8 punti regolabili); carico automatico degli intercalari disponibile come opzione
• Trasportatore a rulli per pallet: telaio in acciaio verniciato, rulli Ø 76 mm, passo 150 mm, motorizzazione tramite catena 5/8; motoriduttore centrale reversibile elettronicamente; lunghezze disponibili: 1500, 2000, 2500 e 3000 mm

Funzionamento e movimenti
La testa di presa preleva gli strati di pacchi da un nastro trasportatore ad altezza operatore. I movimenti verticali del traverso e orizzontali del braccio sono azionati da motori brushless, che assicurano traiettorie precise e armoniche durante tutte le fasi di palettizzazione. Il nastro di alimentazione pallet forma la fila insieme al sistema di traslazione che, con movimento unidirezionale, contribuisce alla formazione dello strato.

Interfaccia utente e controllo
Tutte le operazioni sono gestite da un sistema di automazione e controllo intuitivo, che consente un utilizzo semplice ed efficiente da parte dell'operatore. L'APS ERGON viene fornito testato e completamente assemblato e cablato dove specificato, con avvio rapido tramite cavi connettorizzati standard e connessione fieldbus sercos al modulo centrale.

Vantaggi

• Struttura compatta ed ergonomica: risparmio di spazio in linea e accesso sicuro per utilizzo, pulizia e manutenzione
• Flessibilità operativa: molteplici schemi di palettizzazione e ampia personalizzazione per cambio formato, cambio prodotto e layout impianto
• Movimenti rapidi e precisi: assi controllati da motori brushless per movimenti dinamici e precisi
• Bassi costi di gestione e manutenzione ridotta: ottimizzazione del TCO (Total Cost of Ownership)
• Sostenibilità: impiego di motori ICOS con servo-azionamento integrato per semplificare il cablaggio, aumentare l'efficienza energetica, ridurre rumore e usura dei componenti

Formati pallet supportati
Gestisce europallet 800x1200 mm e 1000x1200 mm (altri formati disponibili su richiesta).

Caratteristiche / specificazioni tecniche

• Modello: APS 3085 ERGON
• Velocità (PPM): 85
• Applicazione: palettizzazione di cartoni, fardelli, vassoi e pacchi similari
• Architettura di sistema: monocolonna con colonna verticale fissa e traverso orizzontale su guide a ricircolo di sfere
• Azionamenti: motori brushless per traverse orizzontale e braccio porta-testa
• Motori ad efficienza energetica: motori ICOS con servo-azionamento integrato
• Portata modulo pallet standard: 300 kg (moduli superiori in opzione)
• Magazzino pallet vuoti: capacità fino a 300 kg e/o altezza totale fino a 1800 mm
• Formazione strato: 2 nastri di cadenziamento gommati + 2 nastri di introduzione prodotto + 1 sistema di traslazione unidirezionale
• Trasferimento file: due barre motorizzate e nastro di preformazione strato con due motori
• Mettifalda: opzionale, presa a ventose regolabile 4-8 punti; carico automatico opzionale
• Trasportatore a rulli per pallet: rulli Ø 76 mm, passo 150 mm; motorizzato tramite catena 5/8; lunghezze 1500 / 2000 / 2500 / 3000 mm
• Formati gestiti: 800x1200 mm e 1000x1200 mm (altri su richiesta)
• Condizione di fornitura: moduli testati e forniti assemblati e cablati secondo specifiche
