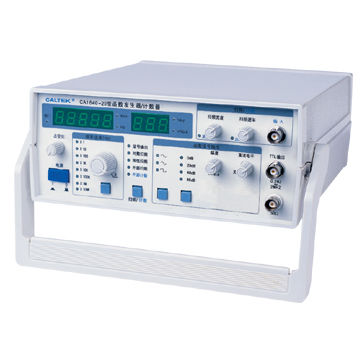

Generatore di funzione CA1640-20

Il CA1640-20 è destinato per funzionare in una gamma di frequenza impressionante larga di 0.2 hertz - 20 megahertz. È dotato della capacità di maneggiare le forme d'onda varie quali il quadrato, il seno, il triangolo e l'impulso. Ha un'impedenza dell'uscita di 50 ?. Genera le tensioni di variazione dell'uscita che contengono le gamme 1mVp-p a 10Vp-p a 50 ?, 1mVp-p a 20Vp-p a 1M ?, 50Vp-p e 1Ap-p. Le uscite sono generate nel modo ampio così come il modo a frequenza unica. Il dispositivo fornisce una simmetria di 20% - 80% e comprende un valore di derivazione di CC nella gamma di -5V a +5V. L'impedenza dell'uscita della TTL è 600 ?, mentre le forme d'onda della TTL sono tipo forme d'onda di impulso. L'uscita della TTL è ?0? <0.8V e ?1? >+3V. L'unità è 265x215x90 graduato millimetro. Ha un'alimentazione rated di 30 W e una tensione rated di 110 V a 60 hertz. La relativa gamma di temperatura di funzionamento è 0 a 40oC. Il contatore di frequenza facilita i tassi estremamente bassi di fluttuazione di 0.5%, che può andare fino a 1.5% a determinate frequenze. Il tasso di distorsione di forma d'onda è 90% per le onde di seno. È meno di 5% a 10 chilociclo e 5Vp-p per le onde quadrate. il momento aumentare per le onde quadrate è meno di 17 NS. Le uscite di funzione realizzate sono 1Vp-p a 10Vp-p a 0dB con il tasso di esattezza di 10%; 0.1Vp-p a 1Vp-p al dB 20, con i tassi di esattezza di 10%; 10mVp-p a 100mVp-p al dB 40, con i tassi di esattezza di 10% e 1mVp-p a 10mVp-p al dB 60, con i tassi di esattezza di 10%.
