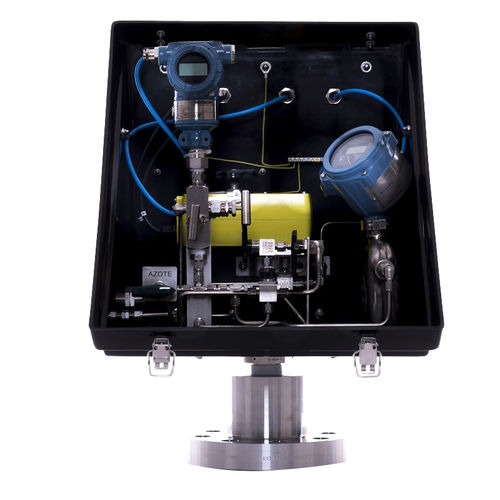

L'involucro di uscita della sonda* per l'iniezione di prodotto odorizzante** è un sistema che fornisce la misurazione della pressione e della portata nel punto esatto di iniezione.
Questa misura viene effettuata in ridondanza rispetto a quelle realizzate da strumenti situati in prossimità della pompa.
Poiché il sistema è installato direttamente sul punto di iniezione, l'utente può verificare che i dati finali siano corretti e conformi alle disposizioni di legge in materia di odorizzazione. Il confronto dei dati di pressione e portata tra l'uscita della pompa e il punto di iniezione consente di effettuare correzioni in tempo reale.
Compatto e leggero, è facile da installare su una flangia o su una valvola, evitando di avere un pozzo o di realizzare un enorme assemblaggio in loco.
Questa custodia può essere utilizzata con una sonda retrattile insieme a uno spruzzatore o a un ugello. Le sonde di iniezione GENIE 760-IJ e GENIE 702-IJ sono adatte a tali installazioni su tubazioni interrate o fuori terra.
Questo sistema è personalizzato e viene progettato in base al prodotto odorizzante e ai dati di pressione/flusso.
Caratteristiche e vantaggi
- Ridondanza della misura nel punto di iniezione.
- Sistema ultracompatto (530 x 590 x 670 mm) con custodia in loco.
- Misura di portata Coriolis ad alta precisione.
- Conformità agli aspetti normativi e di sicurezza dell'odorizzazione del gas naturale: involucro rimovibile e sostituibile molto rapidamente.
- Basso volume di THT nel sistema di iniezione (4/6 tubi).
- Automazione della valvola di alimentazione con un attuatore elettrico a disinnesto.
- Affidabilità della valvola a ¼ di giro per l'arresto completo.
- Valvola di non ritorno per eliminare il flusso di gas dalla tubazione.
- Possibilità di spurgo del sistema con azoto.
- Possibile ricircolo del prodotto odorizzante.
- Apparecchiatura conforme a ATEX II 2G o fuori dal campo di applicazione.
---
