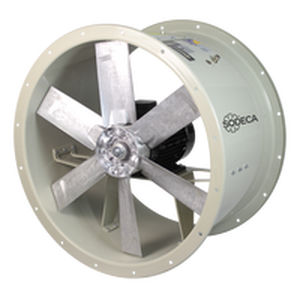

Ventilatore assiale THT/CL/IE5

di estrazione230 V AC400 V AC

Riepilogo
Aspiratori assiali tubolari con carcassa lunga per estrazione fumi, classificazione F400 (400 ºC/2h), cassetta morsetti esterna e motore IE5 ad altissima efficienza.

Descrizione del prodotto
Aspiratori tubolari con carcassa lunga progettati per installazioni in zone a rischio incendio. Certificati F400 e dotati di motori IE5 per garantire prestazioni in condizioni di emergenza.

Ventilatore

• Carcassa tubolare in lamiera d'acciaio con cassetta morsetti esterna (Cable Box) e sportello di ispezione.
• Elica ad angolo variabile in alluminio pressofuso per ottimizzare il flusso d'aria.
• Omologazione secondo EN 12101-3, certificazione n. 2797 CPR 840443 (F400).
• Direzione del flusso standard: motore → elica.

Motore

• Motori classe H per uso continuo (S1) e uso di emergenza (S2).
• Cuscinetti a sfere, protezione IP55, velocità singola.
• Motori con efficienza IE5 ad altissima efficienza.
• Alimentazioni: trifase 230/400 V 50 Hz (≤ 3 kW) e 400/690 V 50 Hz (> 3 kW).
• Temperatura massima dell'aria trasportata — Servizio S1: -25 ºC a +40 ºC in continuo (adatto anche a climi caldi fino a +50 ºC). Servizio S2: 400 ºC per 2 ore.

Finitura

• Finitura anticorrosione in resina di poliestere polimerizzata a 190 ºC, dopo sgrassaggio con trattamento nanotecnologico privo di fosfati.

Versioni disponibili

• THT/IE5: Aspiratori assiali tubolari con carcassa corta.

Su richiesta

• Direzione del flusso inversa (elica → motore).
• Eliche completamente reversibili al 100%.
• Configurazione ad asse verticale per modelli che non la prevedono di serie.

Caratteristiche / Specifiche tecniche

• Nome modello: THT/CL/IE5
• Tipo: Aspiratore assiale tubolare con carcassa lunga per estrazione fumi
• Classificazione: EN 12101-3, certificazione n. 2797 CPR 840443 (F400)
• Elica: Angolo variabile, alluminio pressofuso
• Carcassa: Lamiera d'acciaio con cassetta morsetti esterna e sportello di ispezione
• Classe motore: H (S1 continuo e S2 emergenza)
• Protezione motore: IP55, cuscinetti a sfere, velocità singola
• Efficienza: IE5 ad altissima efficienza
• Tensioni: 230/400 V 50 Hz (≤ 3 kW); 400/690 V 50 Hz (> 3 kW)
• Intervallo temperatura S1: -25 ºC a +40 ºC (uso in climi fino a +50 ºC)
• Intervallo temperatura S2: 400 ºC per 2 ore
• Finitura: Resina di poliestere polimerizzata a 190 ºC dopo sgrassaggio nanotecnologico senza fosfati
