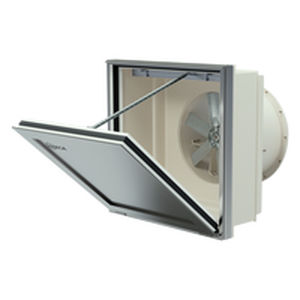

Ventilatore assiale THT/WALL/IE5

da paretedi evacuazione230 V AC

Riepilogo prodotto
Estrattori dinamici da parete con sportello motorizzato e motore ad altissima efficienza IE5, con opzione di collegamento a condotto di estrazione. Progettati per l'evacuazione rapida ed efficace di fumi e gas pericolosi in caso di incendio; adatti per capannoni industriali, edifici commerciali e altre costruzioni. Utilizzabili anche per ventilazione ambiente.

Ventilatore

• Supporto carcassa elicoidale e flangia di fissaggio per un ancoraggio a parete e installazione semplici.
• Omologazione secondo EN 12101-3, certificazione n.: 2797 CPR 840443 (F400).
• Carcassa tubolare in lamiera d'acciaio con trattamento anticorrosivo in resina poliestere.
• Girante ad angolo variabile in ghisa di alluminio.
• Cavo di alimentazione schermato con protezione EMC.
• Direzione del flusso aria dal motore verso la girante.

Sportello in alluminio estruso

• Struttura estremamente robusta per resistere a severe variazioni climatiche.
• Progettato per garantire tenuta all'acqua.
• Profilo in alluminio con taglio termico.
• Pannello centrale e struttura dotati di isolamento termico ad alte prestazioni.
• Resistenza termica dell'insieme < 0,89 W/m²·K.
• Indicatori di posizione per entrambe le posizioni (aperto e chiuso).
• Versioni di montaggio con apertura superiore e inferiore.
• Sistema di apertura manuale.
• Isolamento acustico aereo secondo UNE-EN ISO 10140-2: Rw = 27 (0;-2) dB.

Motore

• Motori classe H per uso continuo (S1) e uso di emergenza (S2), cuscinetti a sfere, protezione IP55, velocità singola.
• Motori ad efficienza IE5.
• Trifase 230/400 V 50 Hz (fino a 3 kW) e 400/690 V 50 Hz (potenze superiori a 3 kW).
• Temperatura massima dell'aria convogliata: Servizio S1 -25 ºC a +40 ºC in continuo (adatto anche per climi caldi fino a +50 ºC). Servizio S2 400 ºC/2h.

Attuatore

• Affidabilità superiore a 20.000 cicli doppi.
• Tensione di alimentazione 230 V AC 50/60 Hz (attuatore 24 V DC disponibile su richiesta).
• Temperatura di esercizio: -25 ºC a +60 ºC.
• Protezione del bordo d'attacco durante la chiusura dello sportello.
• Fine corsa elettronico a regolazione della posizione di chiusura.

Finitura sportello

• Finitura anticorrosiva in alluminio estruso.
• Colore standard RAL 7024M; altri colori RAL disponibili su richiesta.

Su richiesta

• Attuatore con alimentazione 24 V DC.

Caratteristiche / Specifiche tecniche

• Modello: THT/WALL/IE5
• Certificazione: EN 12101-3 (F400), cert. n. 2797 CPR 840443
• Efficienza motore: IE5
• Classe motore: H; protezione IP55; cuscinetti a sfere; velocità singola
• Opzioni di tensione: 230/400 V 50 Hz (≤ 3 kW); 400/690 V 50 Hz (> 3 kW)
• Temperature di servizio: S1 continuo -25 ºC a +40 ºC (ammissibile fino a +50 ºC in climi caldi); S2 emergenza 400 ºC/2h
• Affidabilità attuatore: > 20.000 cicli doppi; alimentazione 230 V AC 50/60 Hz (24 V DC opzionale); temperatura di esercizio -25 ºC a +60 ºC
• Resistenza termica dell'insieme dello sportello: < 0,89 W/m²·K
• Isolamento acustico (UNE-EN ISO 10140-2): Rw = 27 (0;-2) dB
• Carcassa: lamiera d'acciaio tubolare con trattamento anticorrosivo in resina poliestere
• Girante: ghisa di alluminio ad angolo variabile
• Caratteristiche: sportello motorizzato, tenuta all'acqua, taglio termico nel profilo, indicatori di posizione, apertura manuale, opzione collegamento a condotto
• Applicazioni tipiche: estrazione fumi, evacuazione gas tossici, ventilazione industriale e commerciale
