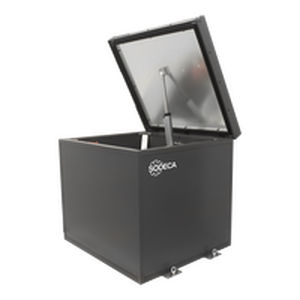

Ventilatore assiale HATCH/HP/IE5

per tettodi evacuazione230 V AC

Riepilogo
Estrattori dinamici di fumo per coperture con apertura motorizzata, involucro ad alta efficienza termica e motore IE5 F400 ad altissima efficienza.

Descrizione generale
Dispositivi di evacuazione fumi dinamici con elevata prestazione termica, completamente ermetici e a tenuta, con interruzione del ponte termico e apertura motorizzata. Dotati di estrattore di copertura per l'evacuazione dei fumi in caso di incendio (400 ºC/2h) e motore IE5 ad altissima efficienza.

Involucro

• Costruzione completamente priva di ponti termici.
• Pannelli laterali in pannello sandwich frigorifero spesso 60 mm costituiti da due lamierini d'acciaio preverniciati esternamente e internamente con nucleo in poliuretano ad alta densità (PUR).
• Coperchio spesso 60 mm riempito con poliuretano ad alta densità (PUR), realizzato in lamiera zincata e verniciato all'esterno.
• Boccola di adattamento (o zoccolo) per un'installazione corretta e agevole sul tetto.
• Permeabilità all'aria CLASSE 4 (UNE-EN 12207).
• Tenuta alla pioggia battente CLASSE E 1350 (UNE-EN 12208).
• Resistenza ad elevati carichi di vento.
• Resistenza termica dell'insieme inferiore a 0,39 W/m²·K.
• Isolamento acustico aerodinamico secondo UNE-EN ISO 10140-2: Rw = 32 (-2;-4) dB.

Sistema di apertura

• Braccio di apertura motorizzato, con meccanismo incapsulato IP65.
• Tensione di alimentazione 230 V AC 50/60 Hz (braccio motorizzato 24 V DC disponibile su richiesta).
• Sistema rinforzato e garantito per oltre 20.000 cicli.
• Interruttori di fine corsa in entrambe le posizioni (aperto e chiuso).
• Carico neve SL 1000.
• Apertura automatica tramite segnale esterno dal sistema di controllo (centrale antincendio, rilevatore di fumo). Sistemi di controllo non inclusi.

Ventilatore

• Struttura estremamente robusta in grado di sopportare severe variazioni climatiche.
• Interruttori di manutenzione per scollegamento dell'attuatore e del ventilatore con contatti ausiliari.
• Omologato secondo norma EN 12101-3, certificazione n.: 2797 CPR 840443 (F400).
• Cassa tubolare in lamiera d'acciaio con trattamento anticorrosione in resina poliestere.
• Elica regolabile in ghisa di alluminio.
• Cavo di alimentazione schermato con protezione EMC.

Motore

• Motori classe H per funzionamento continuo S1 e uso di emergenza S2, con cuscinetti a sfere e protezione IP55.
• Motori ad efficienza IE5.
• Trifase 230/400 V 50 Hz (fino a 3 kW) e 400/690 V 50 Hz (potenze superiori a 3 kW).
• Temperatura massima dell'aria trasportata: Servizio S1 -25 ºC a +40 ºC in continuo (adatto anche per climi caldi fino a +50 ºC). Servizio S2 400 ºC/2h.
• I motori possono essere regolati tramite inverter di frequenza, anche in emergenza.

Finitura

• Coperchio anticorrosione in lamiera zincata verniciata RAL 7016M.
• Profili in alluminio RAL 7016M.
• Pannelli laterali RAL 7016M.

Su richiesta

• Braccio di apertura motorizzato con tensione di alimentazione 24 V DC.
• Esterno verniciato in qualsiasi colore della cartella RAL.
• Finiture personalizzate.

Caratteristiche / specifiche tecniche

• Modello: HATCH/HP/IE5.
• Certificazione F400 secondo EN 12101-3 (cert. n. 2797 CPR 840443).
• Involucro: interruzione del ponte termico e costruzione ermetica a tenuta.
• Pannelli laterali: pannello sandwich 60 mm con nucleo PUR ad alta densità.
• Coperchio: 60 mm riempiti con PUR ad alta densità, zincato e verniciato.
• Permeabilità all'aria: CLASSE 4 (UNE-EN 12207).
• Tenuta all'acqua: CLASSE E 1350 (UNE-EN 12208).
• Resistenza termica: insieme < 0,39 W/m²·K.
• Isolamento acustico: Rw = 32 (-2;-4) dB (UNE-EN ISO 10140-2).
• Sistema di apertura: braccio motorizzato, meccanismo incapsulato IP65, >20.000 cicli, finecorsa, carico neve SL 1000.
• Alimentazione standard apertura: 230 V AC 50/60 Hz (opzione 24 V DC).
• Motori: classe H, IP55, cuscinetti a sfere, efficienza IE5.
• Tensioni motori: 230/400 V 50 Hz (≤3 kW); 400/690 V 50 Hz (>3 kW).
• Temperatura di servizio S1: -25 ºC a +40 ºC (adatto fino a +50 ºC). S2 emergenza: 400 ºC/2h.
• Regolazione motore: compatibile con inverter di frequenza, inclusa emergenza.
• Ventilatore: cassa tubolare in lamiera d'acciaio con trattamento anticorrosione in resina poliestere; elica orientabile in alluminio fuso; cavo schermato con protezione EMC.
• Finitura standard RAL 7016M; opzioni di verniciatura e finiture personalizzate disponibili.
