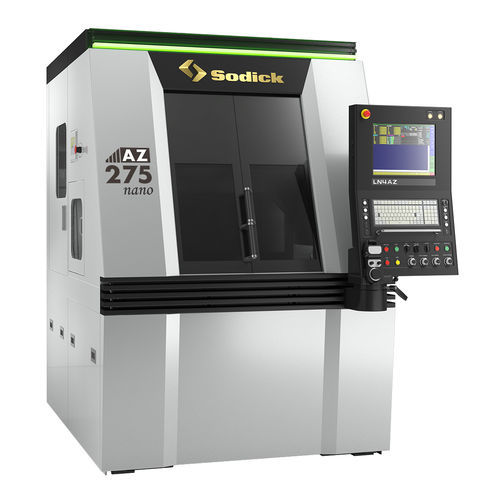

Centro di lavoro CNC 3 assi AZ275nano
verticaleper tagliodi alta precisione

centro di lavoro CNC 3 assi
centro di lavoro CNC 3 assi
centro di lavoro CNC 3 assi
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Numero di assi
3 assi
Orientazione del mandrino
verticale
Applicazioni
per taglio
Altre caratteristiche
ad alta velocità, di fresatura, di alta precisione
Corsa X

300 mm
(12 in)

Corsa Y

250 mm
(10 in)

Corsa Z

100 mm
(4 in)

Velocità di rotazione

Min.: 20.000 rad.min-1
(3.183 rpm)

Max.: 120.000 rad.min-1
(19.099 rpm)

Potenza

25 kVA
(33,99 hp)

Peso totale

5.500 kg
(12.125,42 lb)

Lunghezza totale

2.030 mm
(79,9 in)

Larghezza massima

1.350 mm
(53,1 in)

Altezza totale

2.050 mm
(80,7 in)

Descrizione

Centro di fresatura ad alta velocità Azionamento del motore lineare / Centro di lavoro nano Modello di punta per tutti i prodotti di lavorazione a livello nanometrico. Centro di lavoro nano con una struttura proprietaria che sfrutta appieno la superiorità della fresatura ad alta velocità. Caratteristiche principali Sistema attivo antivibrazioni "Meccanismo della controtavola" Dotato di un asse di annullamento azionato in fase opposta rispetto alla tavola di lavorazione. Il meccanismo proprietario annulla le reazioni e le fluttuazioni della posizione del baricentro per sopprimere al massimo le vibrazioni del processo di taglio e consentire una lavorazione ultraprecisa a livello nanometrico. Gli effetti sinergici con l'amplificatore RF originale di Sodick consentono di ottenere un azionamento ad alta velocità e ad alta precisione con accelerazioni elevate 1,7 volte più veloci rispetto al modello precedente. Nuova unità NC e nuovo amplificatore RF Viene impiegata la nuova unità NC LN4AZ sviluppata e prodotta da Sodick. L'aumento della risoluzione di retroazione della scala da 3 nm a 0,1 nm e il ciclo di controllo più rapido migliorano significativamente le prestazioni dinamiche con comandi di avanzamento a passo ridotto. Inoltre, la riprogettazione della schermata operativa offre un ambiente operativo intuitivo e diretto. Un nuovo mandrino motorizzato con cuscinetti d'aria È stato adottato un nuovo mandrino motorizzato con cuscinetti ad aria, ottimale per la lavorazione nella regione ultrafine/ultraprecisa. Raggiunge caratteristiche di vibrazione superlative in un'ampia gamma di velocità di rotazione fino a 120.000 min-1 . La macchina offre una lavorazione ad alta velocità e di alta qualità che sfrutta appieno i vantaggi della fresatura ad alta velocità, soddisfacendo al contempo diverse esigenze di lavorazione.

---
