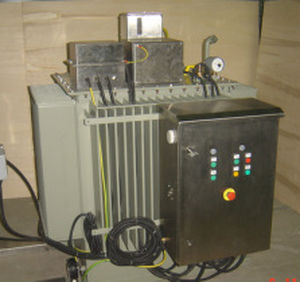

Trasformatore di potenza

a seccoin oliotrifase

I trasformatori di messa a terra sono utilizzati per creare un punto neutro in un sistema trifase, che offre la possibilità di neutro messa a terra. La messa a terra può avvenire attraverso un reattore di soppressione dell'arco, un reattore di messa a terra neutro o una resistenza o direttamente. Può essere prodotto nelle seguenti tipologie: Tipo olio: fino a 36 kV Tipo a secco: fino a 36 kV Con avvolgimento ausiliario su richiesta Il design può essere un trasformatore con un solo avvolgimento, che è collegato a zig-zag. L'impedenza di sequenza zero di un tale avvolgimento è normalmente piuttosto bassa, ma può essere aumentata se lo scopo dell'avvolgimento è quello di limitare la corrente attraverso il trasformatore in caso di dispersione verso terra da qualche parte nel sistema di alimentazione. Un'alternativa alla connessione a zig-zag è la connessione stella-triangolo, dove l'avvolgimento a triangolo compenserà il campo magnetico a sequenza zero in modo che sia confinato ad un campo di dispersione tra la stella e l'avvolgimento a triangolo e renderà l'impedenza a sequenza zero del trasformatore relativamente piccola. E' possibile dotare il trasformatore di messa a terra di un avvolgimento secondario per l'alimentazione continua della stazione ausiliaria. Quando il trasformatore di messa a terra viene utilizzato insieme ad una reattanza di soppressione dell'arco, la corrente nominale (e la sua durata) del trasformatore di messa a terra sarà determinata dai dati per la reattanza di sovrapressione dell'arco.
