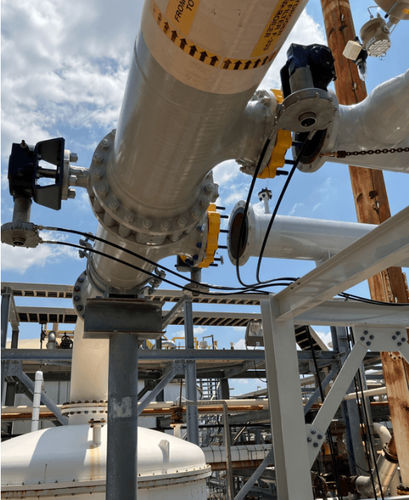

Attuatore per valvola meccanico

multigiroa quarto di giroa cavo

Panoramica del prodotto
FlexiDrive è un sistema meccanico per il comando remoto delle valvole che sposta l'azionamento manuale su una postazione operatore sicura ed ergonomica. Consente di azionare valvole manuali a distanza senza cablaggio né alimentazione, riducendo la necessità di impalcature ed evitando l'esposizione ad aree pericolose. Disponibile in versioni small e large per diverse dimensioni e applicazioni di valvole.

Come funziona
FlexiDrive trasmette l'azionamento manuale dalla stazione valvola alla stazione operatore tramite una corsa di cavo meccanico flessibile. La stazione valvola si monta direttamente sulla valvola con un kit di fissaggio dedicato; la stazione operatore può essere montata a parete, su guida o su piedistallo. L'azionamento locale è possibile alla stazione valvola quando è fornita di volantino o leva opzionale.

Principali vantaggi

• Azionamento delle valvole da distanza di sicurezza (fino a 30 metri)
• Riduzione dei costi di impalcatura e eliminazione dei permessi e dei tempi di montaggio
• Evita l'esposizione degli operatori ad atmosfere pericolose e rischi fisici (caduta di oggetti, calore, emissioni)
• Nessun cablaggio elettrico né alimentazione necessari (soluzione puramente meccanica)
• Percorsi flessibili con elevato numero di curve consentite per layout di impianto adattabili
• Centralizza l'azionamento di più valvole su un unico punto operativo

Versioni e idoneità
FlexiDrive è offerto in due misure (small e large) per coprire un'ampia gamma di valvole multigiro e a quarto di giro. Entrambe le versioni sono progettate per ambienti pericolosi e rispondono ai requisiti Zone 1 e Zone 2. Sono disponibili opzioni di stazione valvola con grado di protezione IP68 per ambienti soggetti ad allagamenti o contaminazioni.

Applicazioni
Applicazioni tipiche: valvole difficili da raggiungere in terminali di serbatoi, fosse sotterranee, valvole sommerse, valvole in quota o in posizioni scomode, installazioni attraverso pareti e spazi confinati. Il sistema migliora la sicurezza degli operatori, l'ergonomia e l'efficienza operativa in impianti industriali e installazioni critiche per la sicurezza.

Funzionalità aggiuntive del prodotto

• Aziona valvole a sfera e altri tipi di valvole manuali con lo stesso principio meccanico
• La stazione operatore posiziona i comandi in modo ergonomico in una posizione sicura e accessibile
• Consente l'instradamento dei comandi di più valvole verso un punto centrale
• Indicatori visivi opzionali disponibili per guidare gli operatori dove specificato

Caratteristiche / specifiche tecniche

• Famiglia di modelli: FlexiDrive (versioni small e large)
• Intervallo operativo: fino a 30 metri
• Capacità della corsa del cavo: fino a 540 curve
• Tipi di valvole supportati: multigiro e a quarto di giro (incluse valvole a sfera)
• Montaggio: stazione valvola fissata alla valvola tramite kit di montaggio dedicato; stazione operatore montabile su parete, guida o piedistallo
• Azionamento locale: volantino o leva opzionale sulla stazione valvola
• Ex/zone: adatto per aree pericolose Zona 1 e Zona 2
• Grado di protezione: opzioni stazione valvola IP68 disponibili per immersione/allagamento e ambienti polverosi
• Alimentazione: soluzione puramente meccanica (nessun cablaggio o alimentazione richiesti per l'azionamento meccanico remoto)
• Applicazioni tipiche: valvole sommerse, spazi confinati, operazioni attraverso pareti, valvole in quota o in posizioni difficili, terminali di serbatoi, fosse valvole
