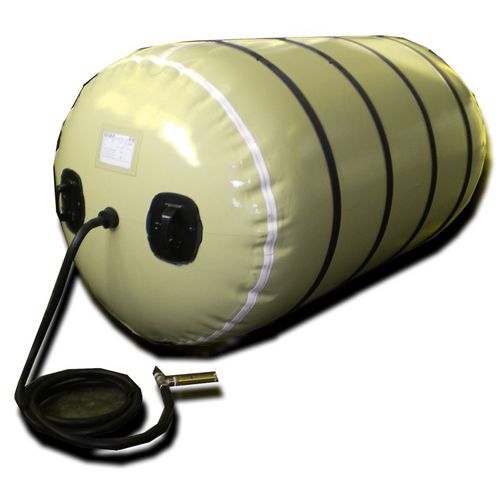

Otturatore gonfiabile per canalizzazioni H

Il tappo pneumatico tipo H è adatto all’otturazione temporanea di condotte, a sezione circolare, come oleodotti, gasdotti a pressioni relativamente elevate. Il tappo è costruito con tessuto sintetico ricoperto con plastomeri resistenti agli idrocarburi ed è provvisto di 4 fasce che migliorano la tenuta alla pressione residua presente nella tubazione. Il tappo è gonfiabile con aria/azoto attraverso un tubetto flessibile dotato di una valvolina di gonfiaggio e di una valvola di sfiato di sicurezza; la dilatazione del suo diametro è tale da consentire la perfetta tenuta nella tubazione. Il tappo è munito di maniglie per il corretto posizionamento dello stesso nella tubazione. 1. Tubazione da riparare 2. Tubazione dopo il taglio e la rimozione della parte danneggiata 3. Installazione e gonfiaggio dei tappi a perdere tipo ‘H’ 4. Saldatura del nuovo tratto di tubazione al posto del tratto danneggiato 5. Completata la saldatura della nuova sezione di tubazione i tappi saranno spinti lungo la tubazione dal fluido, fino a raggiungere il punto di estrazione. Il tappo pneumatico, essendo privo di parti metalliche, può essere abbandonato nella tubazione dove si distrugge durante lo scorrimento; i suoi residui possono essere recuperati nelle griglie, filtri o trappole per PIG.
