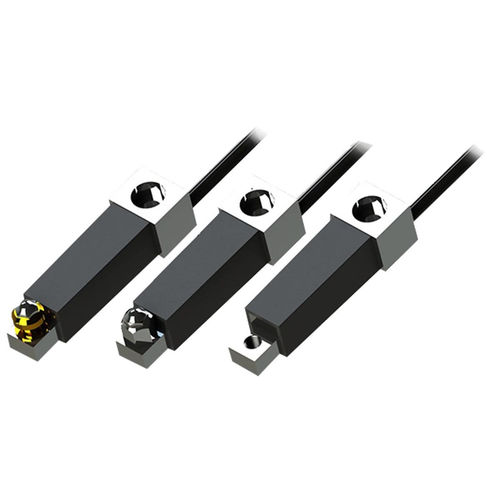

Tastatore di misura DUSM series

compatto

DUSM - Mini Flessione •Campo di misura 0,5 mm •Risoluzione migliore di 0,01μm •Ripetibilità migliore di 0,5 μm •Azionamento a molla •Sigillatura IP68 •Bracci di estensione •Design robusto in confezione compatta La flessione in foglia singola in miniatura è un'altra variante delle sonde a contatto a flessione. La flangia in miniatura a singola foglia ha una gamma calibrata di 0 - 500 micron e fornisce i mezzi per configurazioni alternative di montaggio della punta di contatto. Il corpo del calibro che si monta sull'attrezzatura viene realizzato usando una singola vite M2.5. Il montaggio del puntale di contatto viene applicato utilizzando l'inserto filettato di blocco M3 integrato, destinato principalmente all'utilizzo con prolunghe di lunghezza, punte di contatto a lunghezza fissa OEM o adattatore per punte Solartron, che quando viene applicato con la punta dedicata di Solartron consente 1 mm di regolazione dell'altezza. I puntali OEM possono essere montati su entrambe le opzioni, ma è consigliabile che l'altezza sia limitata a un massimo di 6 mm al di sopra della superficie superiore del calibro, per evitare di compromettere in modo significativo la durata del calibro e la ripetibilità. Il campo di regolazione medio è il punto di riferimento per la calibrazione utilizzando la punta standard. Le estensioni di lunghezza possono essere applicate a questo tipo di calibro ma dovrebbero essere usate con attenzione.
