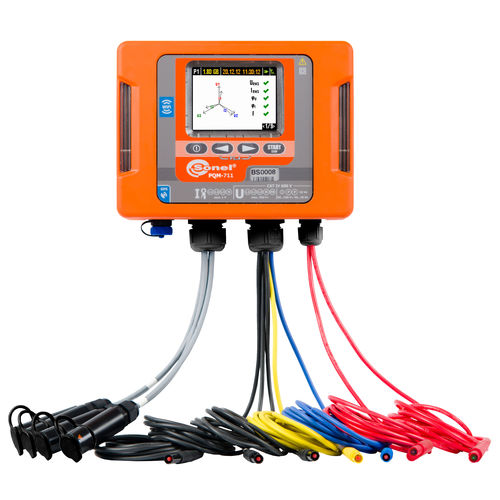

Analizzatore per monitoraggio di macchina PQM-711

di processoper rete elettricaper centrale

Analisi da remoto nella classe A Caratteristiche: • - Configurazione a remoto e transfer dati in tempo reale tramite un model GSM integrato. • - Funzione antifurto – notifica via SMS in caso di cambio della posizione (ricevitore GPS integrato). • - Orologio in tempo reale sincronizzato con il protocollo GPS. • - Comando da remoto dell'analizzatore tramite programma: Sonel Analysis (Wi-Fi e GSM per Windows) o Sonel Analysis Mobile (Wi-Fi per Android) Parametri misurati: • - Misura di transienti fino a ±8000 V con frequenza massima di campionamento 10 MHz. Il tempo minimo del transiente possibile da registrare è pari a 650 ns • - Tensioni L1, L2, L3, N, PE (cinque ingressi di misura) - valori medi, minimi e massimi, valori nella gamma fino a 1000 V, possibilità di collaborazione con trasformatori di tensione. • - Correnti L1, L2, L3, N (quattro ingressi di misura) - valori medi, minimi e massimi, istantanei, misura della corrente nella gamma fino a 6 kA (dipendentemente dalla pinza amperometrica utilizzata), possibilità di collaborazione con trasformatori di tensione. • - Misura di segnali di comando fino a 3000 Hz. • - Coefficienti di picco per la corrente (CFI) e la tensione (CFU). • - Frequenza nella gamma 40 Hz - 70 Hz. • - Potenza attiva (P), reattiva (Q), di distorsione (D), apparente (S) insieme alla determinazione del tipo di potenza reattiva (capacitiva o induttiva). • - Calcolo della potenza reattiva con il metodo Bundeanu e IEEE 1459. • - Energia attiva (EP), reattiva (EQ), apparente (ES). • - Fattore di potenza (Power Factor), cosφ, tgφ. • - Coefficiente K (sovraccarico del trasformatore causato dalle armoniche). • - Armoniche fino alla 50-esima nella tensione e nella corrente.
