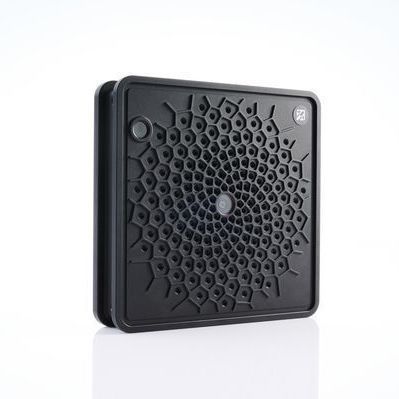

Sensore acustico per localizzazione di scarico parziale SONASCREEN®

per rilevamento di fugheper monitoraggio di macchinaper manutenzione predittiva

Panoramica del prodotto
Il SONASCREEN® Sensor è un sensore compatto ad alte prestazioni per l'integrazione in sistemi di monitoraggio fissi e mobili. Con 176 microfoni, una camera termica integrata e una API potente, localizza le sorgenti sonore in tempo reale e consente un'integrazione senza soluzione di continuità in applicazioni personalizzate.

Vantaggi principali

• 176 microfoni con frequenza di campionamento a 200 kHz per la cattura dei segnali acustici più deboli e una localizzazione precisa
• Ampia banda fino a 100 kHz per la rilevazione oltre i rumori industriali tipici
• Funzionamento autonomo con memorizzazione locale dei dati di misura
• Classe di protezione IP20 o IP65 per impieghi in ambienti industriali gravosi
• Edge computing che consente misurazioni autonome inclusi storage e accesso SFTP
• Modalità operative preimpostate per un utilizzo intuitivo
• API potente per l'integrazione in soluzioni software personalizzate e sistemi di automazione
• Adatto per localizzazione perdite, ispezione elettrica, prove di tenuta e bioacustica
• Ottimizzato per applicazioni mobili di ispezione e monitoraggio

Applicazioni

• Ricerca e valutazione perdite
• Ispezione elettrica / rilevamento di scariche parziali
• Prove di tenuta
• Diagnosi macchina / controllo cuscinetti / monitoraggio lubrificazione
• Bioacustica e altri ambienti monitorati

Modalità dispositivo

• EASY – modalità semplificata con funzioni ridotte e uso facilitato
• PRO – modalità esperto con funzioni estese e parametri di misura liberamente configurabili
• LEAKAGE – modalità ottimizzata per la rapida individuazione di perdite con visualizzazione della perdita in tempo reale
• PARTIAL DISCHARGE – modalità ottimizzata per la rilevazione di diversi tipi di scariche parziali con visualizzazione PRPD in tempo reale

Software (selezione)

• LeakReport – software per PC per la generazione di report con descrizione della posizione, stima delle perdite e stato riparazioni
• PDReport – software per PC per la generazione di report con valutazione dei guasti e stato riparazioni

Dati tecnici (estratti, formato tabella con interruzioni di riga)
Generale
Classe di protezione: IP20 o IP65
Dimensioni: IP20: 14 x 14 x 3,2 cm (5,5” × 5,5” × 1,3”) / IP65: 14 x 14 x 5,2 cm (5,5” × 5,5” × 2,0”)
Peso: IP20: 0,7 kg (1,5 lb) / IP65: 1,1 kg (2,4 lb)
Impiego: Robot/drone o installazione fissa
Punti di montaggio: Filetto M5 attorno all'involucro
Temperatura di esercizio: 15 °C a 50 °C (59 °F a 122 °F)
Temperatura di stoccaggio: -30 °C a 60 °C (-22 °F a 140 °F)

Fotocamera ottica
Tipo: Digitale
Risoluzione: 1280 x 800 px a 40 fps
Campo visivo: 74° x 51° (orizzontale x verticale)
Otturatore: Global shutter

Camera termica
Tecnologia sensore: Microbolometro non raffreddato
Gamma spettrale: Infrarosso a onde lunghe, 8 μm a 14 μm
Risoluzione: 160 x 120 campionamento progressivo
Frequenza immagini: 8,7 fps
Sensibilità: <50 mK (0,050 °C)
Compensazione temperatura: Automatica
Range di misura e accuratezza: -10° a +140°C con ±5°C o 5 %; -10° a +400°C con ±10°C o 10 % (si applica il valore maggiore)
Campo visivo: 57° x 44° (orizzontale x verticale)
Unità di temperatura: Kelvin, Celsius, Fahrenheit

Computer integrato
Memoria interna: 1 TB M.2 SSD
Sistema operativo: Linux

Alimentazione
Ingresso: 9 a 24 V o PoE, min. 20 W

Sensori
Microfoni: 176 microfoni MEMS digitali
Intervallo di frequenza: Fino a 100 kHz
Frequenza di campionamento: 200 kHz
Pressione sonora: Max. 120 dB
Risoluzione: 24 bit
Beamforming: 100 fps

API (flussi dati e funzioni)
Flussi dati: Fotocamera video, immagine acustica, immagine termica, spettro di frequenza, segnale audio del punto d'ascolto, livello di pressione sonora di tutti i microfoni, dati temporali di tutti i microfoni (segnali grezzi)
Funzioni: Creare/modificare modalità/profilo di misura; impostare distanza di misura; impostare frequenza min./max.; impostare modalità di scala acustica e dinamica; attivare/disattivare trigger; configurare impostazioni trigger; scaricare/caricare file; riavviare il dispositivo

Interfacce
USB‑B 3.0 (trasferimento dati)
Ethernet (trasferimento dati e PoE)
