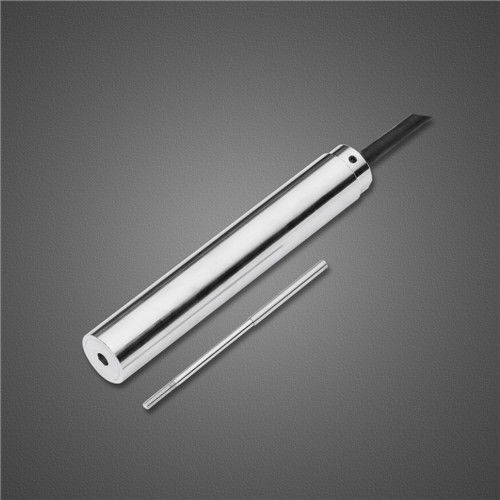

Sensore di posizione lineare SDVE28 DC

senza collegamento meccanicomagneticoLVDT

Il trasformatore differenziale variabile lineare (LVDT) è un trasduttore di posizione senza contatto, a lettura assoluta e con risoluzione essenzialmente infinita. Comprende tre o più bobine all'interno delle quali un nucleo magneticamente permeabile si muove per fornire un accoppiamento variabile tra la bobina primaria e le bobine secondarie (di solito due).Anche se la tecnica di rilevamento è senza contatto, c'è spesso una disposizione meccanica aggiunta per mantenere il nucleo posizionato nella bobina per tutta la corsa. Un LVDT di base comprende una bobina primaria, due bobine secondarie e un nucleo mobile. Le bobine sono avvolte su una forma di bobina tubolare, il cui interno è chiamato il foro (vedi figura sotto). La comunicazione tra le parti mobili e stazionarie del trasduttore è ottenuta per mezzo di un accoppiamento induttivo; pertanto, è possibile effettuare qualsiasi numero di cambiamenti di posizione senza incorrere nell'usura delle parti del trasduttore. Quando si usa un LVDT per misurare le dimensioni di una parte metallica formata (come un parafango per un'automobile), il nucleo LVDT è collegato a uno stilo che tocca la superficie della parte metallica formata. Sebbene ci possa essere un'usura dello stilo, non c'è usura dell'elemento sensore vero e proprio. Caratteristiche: - Costruzione SS304, antideflagrante - Funzionamento in corrente continua, condizionatore di segnale interno - uscita di tensione a 3 fili 0-5V o 0-10V uscita corrente a 2 fili 4-20mA - Senza contatto, lunga durata di vita Applicazioni: - Industria petrolchimica e del gas naturale - Ambiente combustibile ed esplosivo - Fabbricazione di armi militari - Aree pericolose con polvere e gas esplosivi
