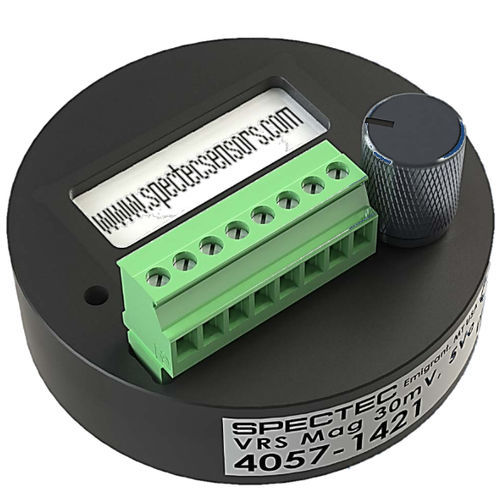

Convertitore di segnale digitale 4057

multifunzione

Gli scaler digitali vengono utilizzati per applicare un singolo moltiplicatore o un singolo divisore (fattore K) a un segnale basato sulla frequenza per regolarne la frequenza. I segnali provenienti da sensori a riluttanza variabile o a correnti parassite RF possono essere accettati direttamente con le opzioni appropriate. Tutti i modelli accettano un segnale digitale da sensori a effetto Hall e da amplificatori di segnale. Nel modello 4057 è possibile utilizzare un'ampia gamma di valori interi per la moltiplicazione o la divisione. Questo modello ha anche la possibilità di incorporare circuiti di conversione FTC e FTV (ad esempio, segnali di uscita analogici 4-20 mA o 0-10V) come segnale di uscita. Il modello 4057D può moltiplicare con una gamma ridotta di valori decimali (da .001 a 100, fino a tre cifre decimali). Questo modello può produrre solo un segnale di uscita digitale. Tutte le impostazioni possono essere regolate e le letture correnti possono essere visualizzate attraverso uno schermo LCD integrato. Disponibile in un alloggiamento di tipo "puck" che può essere montato in armadi elettrici o contenitori per guaine. Il 4057 è un moltiplicatore di impulsi, un divisore o uno scalatore del fattore K programmabile dall'utente. È possibile includere un convertitore di uscita analogico opzionale, che non richiede apparecchiature di prova esterne per la configurazione. Le modalità di uscita sono rapidamente selezionabili tramite uno schermo LCD retroilluminato e una manopola a pulsante. Sono disponibili modelli per ingressi da VRS magnetici, RF, pickup digitali amplificati, sensori/interruttori di prossimità e altre sorgenti a onda quadra. Le morsettiere rimovibili possono essere configurate in fabbrica per il montaggio sul pannello posteriore o sul pannello di controllo. La frequenza di ingresso può essere moltiplicata o divisa per un numero intero selezionabile dall'utente. L'uscita analogica opzionale può fornire un segnale di tensione o di corrente con set point minimo e massimo regolabili.
