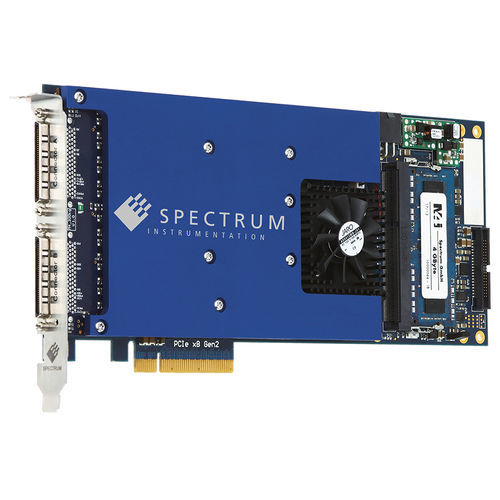

Scheda di acquisizione PCIe M4i.77xx series

digitaleanalizzatore logico

acquisizione di forme d'onda digitali a 32 canali fino a 720 MBit/s - Modelli con 125 MS/s, 250 MS/s o 720 MS/s - Orologio di stato esterno fino a 700 MBit/s - 32 canali digitali simultanei - ADC e amplificatore separati per canale - 4 GByte (32 GBit) di memoria a bordo come standard - Ritardo del clock programmabile - Trigger di pattern, trigger esterno - Trasferimento diretto dei dati alla GPU CUDA tramite l'opzione SCAPP La famiglia M4i.77xx PCI Express (PCIe) x8 Le schede di acquisizione di forme d'onda digitali (analizzatori logici) della serie M4i.77xx-x8 comprendono versioni con 32 canali sincroni, sia single-ended con livelli di soglia programmabili che differenziali. L'ampia memoria a bordo può essere segmentata per registrare diverse sequenze di forme d'onda. Sebbene le schede M4i.77xx siano state progettate utilizzando la tecnologia più recente, sono ancora compatibili a livello software con i driver delle precedenti schede di acquisizione digitale Spectrum. Pertanto, i clienti esistenti possono utilizzare lo stesso software sviluppato per una scheda di ingresso digitale da 60 MS/s di 10 anni fa anche per un analizzatore logico da 720 MS/s della serie M4i.77xx.
