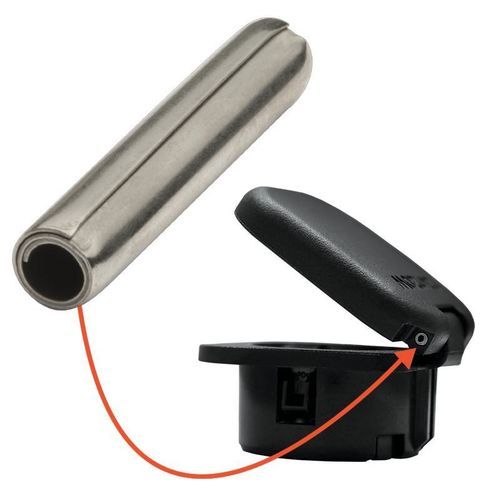

Spina elastica a spirale

in acciaio inossidabileper carichi leggeriper pezzi in plastica

Panoramica del prodotto
Le spine a molla elicoidali leggere per plastica sono fissaggi progettati specificamente per l'uso in materiali morbidi, fragili o sottili come plastica, alluminio, fusioni e ceramiche. SPIROL ha inventato la spina a molla elicoidale nel 1948, offrendola in tre versioni: leggera, standard e pesante, per fornire la combinazione ottimale di resistenza, flessibilità e diametro per vari materiali ospiti e requisiti applicativi. Il design ammortizzante di queste spine assorbe forze e vibrazioni, prevenendo danni ai fori e prolungando la vita dell'assemblaggio.

Caratteristiche principali e applicazioni

• Raccomandato per materiali morbidi, fragili o sottili e dove i fori sono vicini a un bordo.
• Ideale per assemblaggi non soggetti a carichi significativi, come applicazioni di allineamento o assale.
• Facile installazione grazie alla minore forza di inserimento.
• Disponibile in dimensioni metriche (ISO 8751, ASME B18.8.3M) e in pollici (ASME B18.8.2).
• Diametri metrici: 1,5 mm a 8 mm; Diametri in pollici: .062" (1/16) a .312" (5/16).
• Materiali: Acciaio ad alto tenore di carbonio, acciaio inossidabile 302/304 (austenitico), acciaio inossidabile 420 (martensitico).

Esempi di applicazione

• Serrature, chiavistelli, cerniere in plastica, coperture di prese di corrente in plastica, e altro ancora.
• Prese di corrente automobilistiche 12V
• Maniglie delle porte automobilistiche
• Protezione delle lame delle seghe circolari

Studi di caso

• Spina di attivazione in cucitrice chirurgica: Gli ingegneri di SPIROL hanno progettato una spina di attivazione auto-ritenuta per eliminare le crepe nel giogo di plastica, assicurando il perfetto equilibrio di resistenza e flessibilità, facile installazione e ritenzione eccezionale. La soluzione ha migliorato la funzione e la qualità della cucitrice chirurgica.
• Spina di cerniera in custodia protettiva in plastica: Le spine a molla elicoidali leggere hanno sostituito le spine solide con barbigli inaffidabili, offrendo una ritenzione superiore, facilità di installazione e compatibilità con i sistemi di alimentazione automatica.
• Rinforzo per canister di evaporazione del carburante in plastica: Le spine a molla elicoidali leggere in acciaio inossidabile sono state utilizzate per l'auto-ritenzione, la resistenza alla corrosione e per consentire il massimo flusso di fumi, prevenendo danni al tubo di plastica.

Soluzioni personalizzabili

• Se il diametro, la lunghezza, il materiale o la finitura richiesti non sono disponibili nell'offerta standard, SPIROL può fornire soluzioni personalizzate per soddisfare esigenze applicative specifiche.

Tecnologia di installazione

• SPIROL offre una gamma completa di attrezzature per l'installazione di spine, dalle macchine manuali alle celle di lavoro completamente automatizzate con opzioni di controllo del processo e a prova di errore, fornendo una soluzione integrata totale per l'assemblaggio.

Specifiche

• Tipo di prodotto: Spine a molla elicoidali leggere
• Materiali raccomandati: Plastica, alluminio, fusioni, ceramiche
• Dimensioni metriche: 1,5 mm a 8 mm (ISO 8751, ASME B18.8.3M)
• Dimensioni in pollici: .062" (1/16) a .312" (5/16) (ASME B18.8.2)
• Materiali: Acciaio ad alto tenore di carbonio, acciaio inossidabile 302/304 austenitico, acciaio inossidabile 420 martensitico
• Applicazioni: Allineamento, assali, cerniere, chiavistelli, prese di corrente, protezioni delle lame delle seghe, dispositivi medici, canister di carburante
• Caratteristiche: Assorbimento degli urti, smorzamento delle vibrazioni, facile installazione, bassa forza di inserimento, ritenzione superiore, design simmetrico per alimentazione automatica
