Controllore di conformità elettrica per apparecchi medici S 6600H

Panoramica
I modelli S 6600H, S 6600U e KT 6680U sono tester di sicurezza universali progettati per prove elettriche di sicurezza in laboratori, officine e ambienti di produzione. S 6600H e S 6600U sono dispositivi da banco; KT 6680U è un modulo inseribile per rack.

Connessioni e varianti

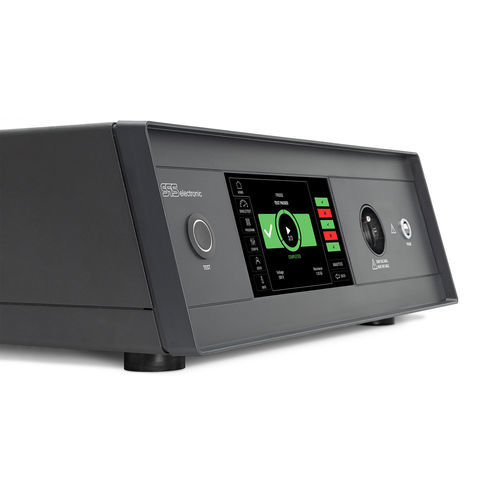

• S 6600H: unità da banco con prese di rete specifiche per paese sul pannello frontale per collegamento diretto del dispositivo in prova.

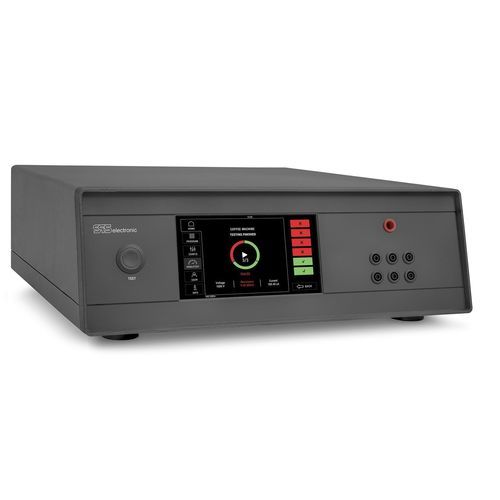

• S 6600U: unità da banco con boccole di laboratorio e boccole alta tensione in frontale per configurazioni di prova flessibili.
• KT 6680U: modulo rack inseribile per integrazione in rack di prova e sistemi automatizzati.

Funzionalità principali

• Test alta tensione (Hipot) AC: 100 – 5.500 V, corrente di prova fino a 20 mA.
• Test alta tensione (Hipot) DC: 100 – 6.000 V, corrente di prova fino a 20 mA.
• Misura isolamento (DC): tensione di prova 100 – 6.000 V; intervallo di resistenza indicato: 100 kΩ – 50 GΩ (riferimento alternativo: 250 kΩ – 50 GΩ).
• Prova conduttore di protezione (Ground bond) AC: 1 – 32 A; intervallo di resistenza 0 – 6 Ω.
• Misura resistenza: 1 Ω – 1 MΩ.
• Soglie di continuità: < 14 Ω = cortocircuito; > 100 kΩ = nessuna continuità.

Applicazioni

• Test di fine linea e controlli di sicurezza in produzione.
• Assicurazione qualità nella produzione elettronica ed elettrica.
• Verifiche di laboratorio, manutenzione e riparazione.
• Test per dispositivi medici, elettronica di potenza e componenti per e‑mobility quando non sono necessari test funzionali.

Dettagli
I dispositivi si concentrano su misure relative alla sicurezza: Hipot AC/DC, misura dell'isolamento e prove del conduttore di protezione. Le gamme di alta tensione supportano test AC fino a 5.500 V e DC fino a 6.000 V con correnti di prova fino a 20 mA. La misura dell'isolamento copre resistenze molto elevate idonee a valutare la qualità dell'isolamento. Le prove del conduttore di protezione forniscono correnti da 1 A a 32 A per la verifica del conduttore. Le opzioni di connessione dipendono dalla variante scelta (prese frontali, boccole laboratorio/HV o integrazione rack).

Specifiche tecniche

• Modello: S 6600H (famiglia include S 6600U e KT 6680U).
• Test HV AC: 100 – 5.500 V, corrente di prova fino a 20 mA.
• Test HV DC: 100 – 6.000 V, corrente di prova fino a 20 mA.
• Misura isolamento (DC): 100 – 6.000 V; intervallo di resistenza: 100 kΩ – 50 GΩ (riferimento alternativo: 250 kΩ – 50 GΩ).
• Prova conduttore di protezione: 1 – 32 A; intervallo di resistenza 0 – 6 Ω.
• Misura resistenza: 1 Ω – 1 MΩ.
• Continuità: < 14 Ω = cortocircuito; > 100 kΩ = nessuna continuità.
• Alimentazione: ampia gamma, ca. 90 – 250 V (indicato anche 90 – 253 V), 50/60 Hz.
• Varianti: da banco con presa di rete (S 6600H); da banco con boccole laboratorio (S 6600U); modulo rack inseribile (KT 6680U).
• Impieghi tipici: test HV di sicurezza, misure di isolamento, verifica del conduttore di protezione in laboratorio, officina e produzione.
• Produttore: SPSelectronic.
