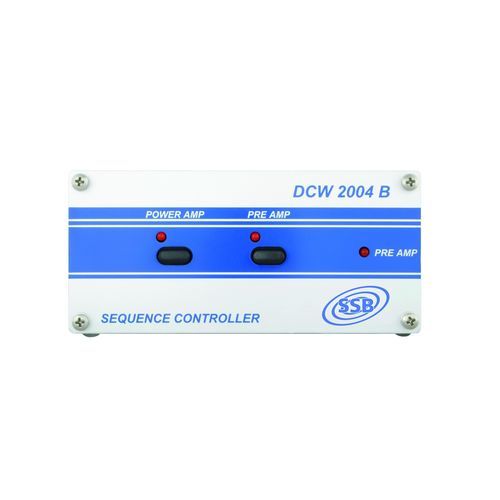

Amplificatore sonoro DCW 2004 B

audiodi commutazionelineare

Il Bias-T incl. Sequencer, DCW 2004 B, consente un comodo accoppiamento remoto dei nostri preamplificatori MHP - R e SUPER - AMP tramite cavo coassiale e per il ritardo MHP - R e SUPER - AMP attraverso il cavo coassiale, nonché per la commutazione ritardata di amplificatori HF lineari commutazione ritardata degli amplificatori lineari HF. Il funzionamento sequenziale del DCW 2004 B evita in modo affidabile i danni al preamplificatore che potrebbero essere causati da che potrebbero essere causati da picchi HF durante la commutazione. Offre 3 uscite di commutazione in totale, che hanno tempi di ritardo crescenti. In questo modo è possibile commutare non solo gli amplificatori lineari, ma anche altri dispositivi, come i transverter, possono essere attivati con tempi definiti. Il DCW 2004 B è progettato per gli amplificatori delle serie MHP - R e SP. L'ingresso di commutazione PTT del DCW 2004 B accetta un circuito contro massa o contro + 5 ... 12 V. Il preamplificatore e l'amplificatore lineare (se utilizzato) possono essere attivati o disattivati a seconda delle esigenze. La sezione HF del DCW 2004 B offre una perdita di inserzione molto bassa e un elevato fattore di schermatura fattore di schermatura. Il controllo del PTT del ricetrasmettitore deve avvenire nei modi operativi analogici (SSB, CW FM) dal collegamento 6 del sequencer del DCW 2004 B. È quindi necessario controllare il PTT con un interruttore a pedale. Oppure si deve tagliare la linea PTT sul microfono. Quando si utilizza il programma WSJT-X, la presa di uscita PTT del ricetrasmettitore deve essere collegata al collegamento 3 del sequenziatore DCW 2004 B. Impostare il ritardo di trasmissione a 0,5 secondi nel programma alla voce Impostazioni → Avanzate!
