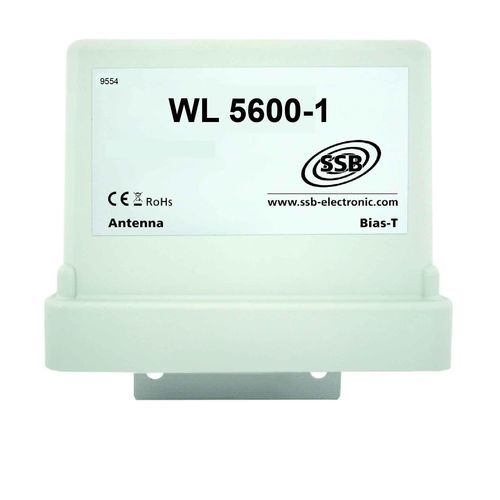

Amplificatore di potenza WL 5600-1

di tensionea trasmissione

Il WL 5600-1 offre una potenza di uscita di 1W (CW) con un guadagno di trasmissione tipico di 27dB. In ricezione si ottiene un guadagno tipico di 22 dB. L'intervallo di frequenza si estende all'intera gamma WLAN 5 GHz (5,180GHz - 5,825GHz). L'unità è consegnata in un alloggiamento per albero. TRX e ANT sono dotati di connettori femmina di tipo N. Non è presente un ingresso separato per la tensione di alimentazione. L'alimentazione può essere fornita tramite un interruttore remoto, ad esempio DCC 2,4 - 5,6 GHz (fornito in dotazione). L'interruttore remoto è collegato all'ingresso TRX e richiede una tensione di 12V - 14V. Il router è collegato prima dell'interruttore remoto. L'antenna è collegata all'ingresso dell'antenna. Il WL5600-1 è dotato di un interruttore automatico di trasmissione/ricezione. Se l'ingresso TRX è privo di alimentazione, il dispositivo è in modalità di ricezione. Per passare in modo sicuro alla trasmissione, l'ingresso deve avere una potenza di almeno -10 dBm. Si noti inoltre che la potenza massima in ingresso a TRX non deve superare i 6 dBm. Gli effetti di saturazione degli amplificatori di ricezione iniziano a -10 dBm. Questa potenza non deve essere superata, altrimenti il flusso di dati potrebbe diminuire.
