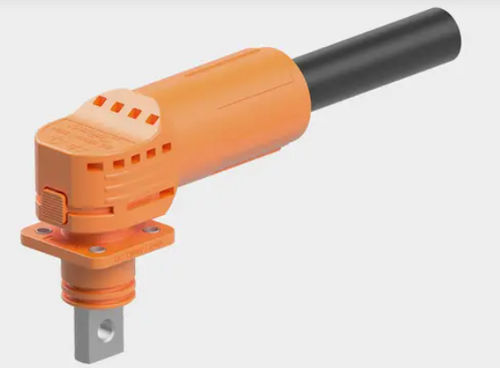

Connettore di alimentazione elettrica BCC-Evo

a presaDCunipolare

Descrizione del prodotto
I connettori Stäubli BCC-Evo offrono una connessione a innesto ad alta affidabilità per sistemi di accumulo di energia a batteria stazionari (BESS). Grazie alla tecnologia di contatto MULTILAM, mantengono una resistenza di contatto costantemente bassa e prestazioni elettriche stabili in condizioni reali, riducendo perdite di energia, surriscaldamenti locali e rischi di sistema. Il design a innesto definito semplifica l'installazione, previene accoppiamenti errati e riduce lo sforzo di assemblaggio, supportando la bancabilità degli asset BESS.

Punti chiave

• Bassa resistenza di contatto — prestazioni prevedibili nel tempo
• Tecnologia di contatto MULTILAM comprovata — stabilità in condizioni reali
• Installazione rapida e senza errori — design a innesto senza utensili con codifica
• Prestazioni certificate — facilita la conformità alle normative e riduce gli sforzi di validazione

Perché l'affidabilità della connessione è importante nei BESS?
Ogni punto di connessione incide sull'efficienza del sistema, sul comportamento termico e sulla sicurezza operativa. Connessioni filettate o cablate tradizionali possono degradarsi nel tempo a causa di:

• Dilatazione e contrazione termica
• Vibrazioni durante il funzionamento
• Influenze ambientali come umidità o contaminazione

La degradazione aumenta la resistenza di contatto e può portare a:

• Perdite di energia e riduzione dell'efficienza
• Surriscaldamento locale e rischi di incendio
• Maggiore sforzo di manutenzione e tempi di fermo

Vantaggi della tecnologia MULTILAM
La tecnologia MULTILAM crea più punti di contatto con pressione uniforme sull'interfaccia, con i seguenti risultati:

• Resistenza di contatto stabilmente bassa
• Distribuzione uniforme della corrente
• Riduzione dello stress termico nel punto di connessione
• Elevata tolleranza a movimento e vibrazioni
• Migliore efficienza energetica complessiva

Progettato per ambienti BESS reali

• Cicli continui di carica e scarica
• Elevati carichi di corrente e stress termico
• Tolleranze strutturali e spostamenti meccanici
• Installazioni interne ed esterne
• Ottimizzazione del costo per kWh di capacità della batteria

Installazione e manutenzione semplificate
Il connettore BCC-Evo a innesto sostituisce collegamenti bullonati complessi e riduce i tempi di montaggio. Il sistema di connessione e bloccaggio definito garantisce uno stato di accoppiamento affidabile in ogni momento.

• Vantaggi di installazione: installazione rapida e sicura (a innesto), riduzione dei tempi e degli sforzi di assemblaggio, nessun utensile speciale richiesto, accoppiamento a prova di guasto con codifica anti-inversione di polarità
• Vantaggi operativi: riduzione della manutenzione, accesso agevole per assistenza, riduzione dei tempi di fermo

Caratteristiche / specifiche tecniche

• Denominazione: BCC-Evo
• Tensione nominale: 1500 V CC
• Corrente nominale (ΔT < 45K): 250 A, 300 A, 350 A (in futuro 500 A)
• Protezione IP: IP67 accoppiato / IP2X non accoppiato
• Temperatura di esercizio: -40 … +125 °C
• Resistenza di contatto: < 0,1 mΩ
• Resistenza ai cortocircuiti: 5000 A / 1 s
• Certificazioni: TÜV, UL
• Classe di infiammabilità: UL94-V0
