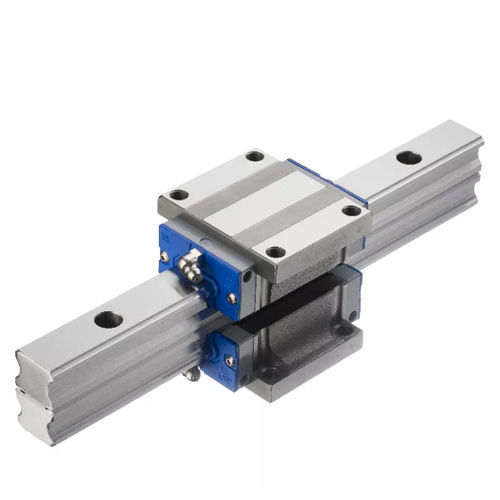

Guida lineare con gabbia a sfere BGC series
ad alta precisionein acciaio

guida lineare con gabbia a sfere
guida lineare con gabbia a sfere
guida lineare con gabbia a sfere
guida lineare con gabbia a sfere
guida lineare con gabbia a sfere
guida lineare con gabbia a sfere
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tecnologia
con gabbia a sfere
Altre caratteristiche
in acciaio, ad alta precisione
Carico

Min.: 6,9 kN

Max.: 253,6 kN

Descrizione

Nelle guide lineari tradizionali, le sfere d'acciaio ruotano tra la guida e il carrello. La velocità relativa sul punto di contatto della sfera in acciaio è il doppio della velocità di rotazione. Inoltre, la superficie di contatto A delle guide tradizionali tra le sfere d'acciaio è molto piccola. Mentre la pressione di contatto (P) si muoveva verso l'infinito (P = pressione reciproca esercitata tra le sfere di acciaio (F)/superficie di contatto (A). Pertanto, le sfere d'acciaio si consumano facilmente nelle guide tradizionali. La serie BGC contiene lubrificante tra le sfere in acciaio e l'attrito prodotto viene assorbito dal film d'olio. Pertanto, questa serie è adatta per l'uso ad alta velocità. Progettazione completa della gabbia BGC La guida lineare è progettata con un separatore tra le sfere in acciaio. Poiché la forma esterna del separato e i principi di fabbricazione sono diversi, è difficile distribuirli completamente lungo l'intero ciclo. La parte finale può lasciare uno spazio di 1 o 1/2 di una sfera d'acciaio. Il design della guida lineare BGC risolve questo problema e può distribuirli uniformemente lungo l'anello, in modo che le forze ricevute siano più uniformi, garantendo una durata di vita complessiva più stabile.

---

Cataloghi
