Campo di traslazione: ±360° (infinito)
Sistema ad altissima precisione con gioco zero
Risoluzione: fino a <0,003 arcsec
Ripetibilità bidirezionale: < ±1.50 arcsec (±0.60 arcsec RMS)
Precisione: < ±3.00 arcsec
Apertura libera: 5 mm
C'è un modello speciale con
mandrino pneumatico dedicato ER (diametro da 0,2 a 7 mm)

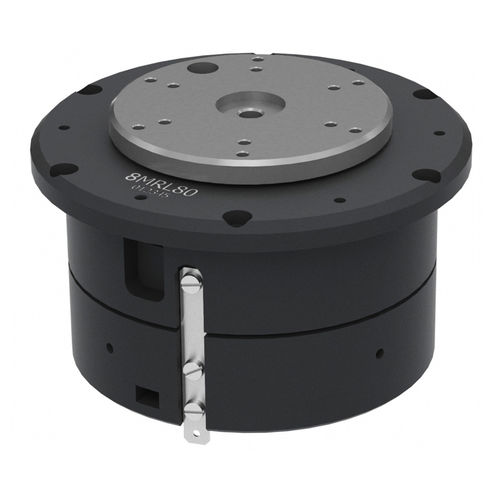

La tecnologia del motore a coppia diretta permette all'utente di raggiungere un movimento altamente dinamico caratterizzato da: alta precisione di posizionamento, ripetibilità bidirezionale, stabilità del movimento e basso attrito. Gli stadi rotanti 8MRL80 hanno un'apertura libera di 5 mm mentre 8MRLP80 hanno un portapinze pneumatico dedicato per pinze ER11. All'interno della varietà di diametri accettabili (da 0,2 a 7 mm) 8MRLP80 è perfetto per applicazioni di tornitura laser di alta precisione, come: taglio laser, incisione, marcatura, taglio di stent ecc.
L'encoder ottico rotativo senza contatto come sistema di feedback garantisce il controllo diretto della posizione con risoluzione in nanoradiani. La lega di alluminio naturalmente invecchiata garantisce la stabilità alle alte temperature, la leggerezza dello stadio 8MRL80 e un'eccellente cinematica di lungo periodo senza deriva delle sue prestazioni. Il cuscinetto compatto a rulli incrociati offre una perfetta resistenza al carico in direzione verticale. Lo stadio rotante della serie 8MRL80 può essere preparato per camere bianche e vuoto fino a 10-3 torr con piccole modifiche.
La precisione degli stadi è testata in condizioni di lavoro reali, mentre Standa fornisce rapporti di misura in entrambe le condizioni: smontato e montato (testato come sistema). Gli stadi possono essere assemblati in una configurazione di tipo cardanico con caratteristiche di intersezione degli assi eccezionali. Il controllo del movimento delle traslazioni della serie 8MRL80 DeepL è disponibile con controller e driver di movimento Standa o ACS.
---
