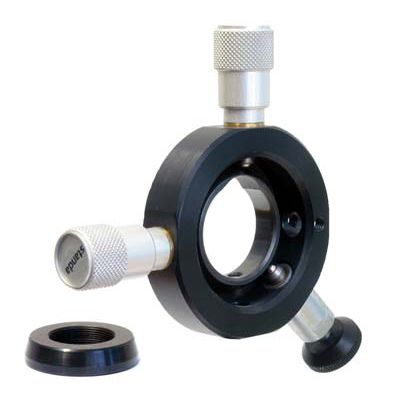

Posizionatore manuale 5ZYP series

lineare3 assianalogico

Y-Z Posizionatore per obiettivi, fori per spilli e obiettivi 5ZYP sono supporti compatti progettati per posizionare con precisione i componenti ottici nel piano ortogonale all'asse ottico. Ideale per obiettivi per microscopio, fori montati, mandrini a fibre ottiche e laser a diodi. I supporti forniscono una traslazione di 5 mm con una sensibilità di 2 µm. Per il posizionamento vengono utilizzate due viti di regolazione Standa. Possono essere sostituiti con qualsiasi vite o micrometro con filettatura di montaggio M10x1. Il palco viene fornito con vite 9S65M di serie. Non è necessario specificare questa vite nell'ordine. Se si ordina il palco con viti alternative, si prega di specificarlo nell'ordine, aggiungendo il nome del codice della vite al codice del palco. Vedere la sezione "Viti di regolazione fine" per le viti e i relativi codici. Due modi per fissare 5ZYP: con un foro M6; su un cono di collegamento 3CC4, 3CC6 con un foro Ø7. Materiale: alluminio anodizzato nero.
