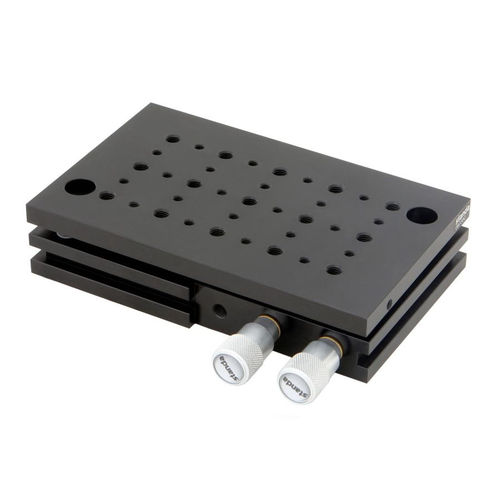

Posizionatore manuale 6TP116 series

linearemultiasseanalogico

La piattaforma multiasse 6TP116 di inclinazione fornisce la registrazione angolare circa two-axis - inclinare e rotazione dell'in-aereo. La piattaforma del montaggio è ruotata intorno al punto cinematico del perno da due micrometri. L'fuori-de-aereo che inclina la gamma è ±2° e la gamma di rotazione dell'in-aereo è ±2.5°. Due viti di micrometri sono posizionate parallelamente per un uso pratico. I movimenti di registrazione non sono calibrati e sono disgiunti. La piattaforma del montaggio ha una griglia di 25 millimetri dei fori rubinetto M6 e M4. Due fori di spazio Ø6.2 sono forniti nella base dell'unità. Ciò concede fissare 6TP116 alle tabelle ed ai breadboards. Inoltre potete premere la base dell'unità dal morsetto 3TC5, questo senso che della Tabella di STANDA potete orientare l'unità sulla tabella in tutto il senso. La piattaforma di inclinazione è fatta di alluminio anodizzato nero.
