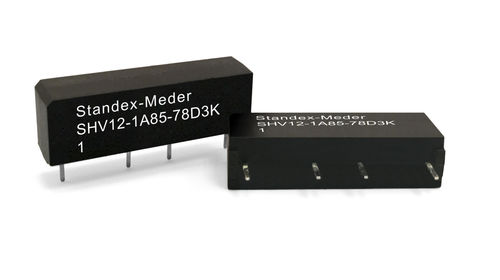

Il relè della canna di SHV è un singolo relè in-linea ed ad alta tensione della canna del grado di strumentazione o del relè fornito in un alloggiamento modellato, capace di commutazione fino a 1kVDC e di tensione di ripartizione di 4kVDC. Questa serie a lamella ad alta tensione del relè caratterizza una resistenza di isolamento >5 x 10^12 Ω ed utilizza la zona minima del PWB, a soltanto 50% confrontato al nostri TUFFO e serie a lamella DILUITA del relè. È ancora più piccola di precedente relè conservato in vaso della canna di SIL-HV.
Specifiche
Tensione della bobina (VCC) 05, 12
Resistenza di bobina (Ω) 140-500
Metta in contatto con la forma 1A (SPST) normalmente aperta (N.O.)
Massimo 100With1,000VDC/1A di potere stimato
---
