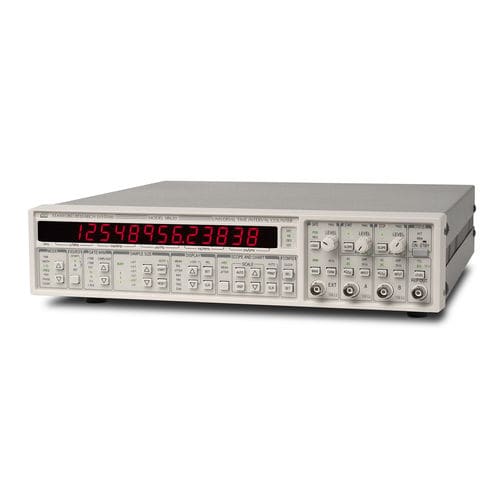

Frequenzimetro digitale SR620

su guida DINperiodimetro

Il contatore a intervalli di tempo SR620 esegue praticamente tutte le misure di tempo e frequenza richieste in un laboratorio o in un ambiente ATE. La risoluzione di temporizzazione a scatto singolo e il basso jitter ne fanno il contatore ideale per quasi tutte le applicazioni. Misure dell'SR620 L'SR620 misura intervalli di tempo, frequenza, larghezza d'impulso, tempo di salita e discesa, periodo, fase ed eventi. Gli intervalli di tempo vengono misurati con una risoluzione di 25 ps rms, rendendo l'SR620 uno dei contatori a più alta risoluzione disponibili. La frequenza viene misurata da 0,001 Hz a 1,3 GHz e viene fornita una scelta di porte che vanno da 1 periodo a 500 secondi. L'SR620 offre fino a 11 cifre di risoluzione di frequenza in un secondo, rendendolo adatto ad applicazioni di misura che vanno dal jitter a breve termine del phase locked loop alla deriva a lungo termine degli orologi atomici. Tutte le modalità di misura sono supportate da un'ampia gamma di opzioni flessibili di arming e trigger. Istogrammi e grafici a striscia A differenza dei contatori convenzionali che hanno solo display numerici, l'SR620 fornisce visualizzazioni grafiche in tempo reale dei risultati delle misure. I dati grafici sono disponibili in tre formati: un istogramma che mostra la distribuzione dei valori all'interno di una serie di misure, un grafico a strisce dei valori medi di misure successive o un grafico a strisce dei valori di jitter (deviazione standard o varianza Allan) di misure successive. È possibile visualizzare fino a 250 punti di strip-chart, o bins dell'istogramma. Sia gli istogrammi che i grafici a striscia possono essere visualizzati su qualsiasi oscilloscopio dotato di un ingresso per l'asse X (vedere le immagini), oppure possono essere tracciati su un plotter o una stampante a matrice di punti compatibile con HP-GL.
