Microbilancia da laboratorio QCM200

digitale

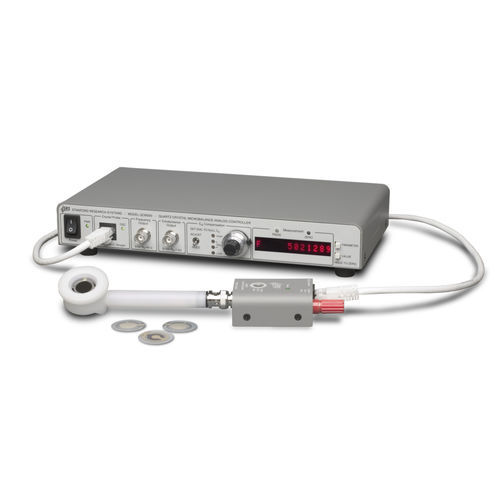

La microbilancia a cristalli di quarzo QCM200 misura la massa e la viscosità nei processi che avvengono in prossimità di superfici o all'interno di film sottili. Questo sistema comprende un controller, l'elettronica dell'oscillatore a cristallo, il supporto per il cristallo, tre cristalli di quarzo e il software Windows. Lo strumento legge la frequenza di risonanza e la resistenza di un cristallo di quarzo AT-cut da 5 MHz. La frequenza di risonanza varia in funzione lineare della massa di materiale depositato sulla superficie del cristallo. La resistenza alla risonanza varia con la viscosità/elasticità del materiale (pellicola o liquido) a contatto con la superficie del cristallo. Come strumento gravimetrico, il QCM200 può misurare masse che vanno da microgrammi a frazioni di nanogrammo. I limiti di rilevazione corrispondono a submonolayer di atomi. È possibile osservare facilmente i cambiamenti conformazionali, come le transizioni di fase, il rigonfiamento e la reticolazione. Progettati specificamente per gestire carichi pesanti (fino a 5 kΩ), gli strumenti sono in grado di analizzare film con perdite e liquidi altamente viscosi. Il QCM200 è uno strumento indipendente con contatore di frequenza e misuratore di resistenza integrati. La frequenza e la resistenza di risonanza in serie vengono misurate e visualizzate, mentre un'uscita analogica proporzionale alla frequenza può essere utilizzata per interfacciarsi con un potenziostato. Il QCM200 può essere gestito dal pannello frontale o da un PC tramite l'interfaccia RS-232. Il software Windows è fornito per l'acquisizione, la visualizzazione, l'analisi e la memorizzazione dei dati in tempo reale. È possibile visualizzare l'andamento della frequenza e della resistenza. Sono disponibili etichette utente per la marcatura degli eventi importanti.
