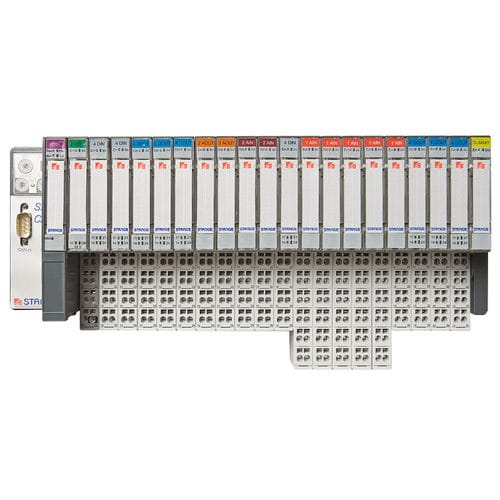

Modulo I/O digitale SIOS

EthernetCANopenCAN

Caratteristiche SIOS SIOS è un dispositivo periferico CAN remoto configurato in modo flessibile, adattabile all'applicazione, intelligente e a prova di futuro. Una periferica SIOS è composta da almeno un gateway CAN e un modulo di alimentazione. Il gateway e gli ulteriori moduli I/O sono alimentati dal primo modulo di potenza. I moduli SIOS sono costituiti da una scheda I/O e da un modulo di clamping per il cablaggio. Il cablaggio avviene senza utensili tramite contatti a molla. I moduli sono sostituibili a caldo e possono quindi essere cambiati quando sono alimentati. Lo scambio di moduli è impossibile a causa della codifica meccanica. Esistono gateway SIOS con diversi sistemi di bus: SIOS-CAN come sistemi bus CAN e SIOS-TCPIP come sistema bus Ethernet (in corso). Un nodo è costituito da un massimo di 64 moduli. Il numero massimo di nodi è 99. A causa del gran numero di nodi e del numero massimo di 64 moduli, il protocollo CANopen completo può essere utilizzato completamente. Nella configurazione massima per rete si possono utilizzare fino a 25.344 I/O digitali o valori analogici, limitati ad un solo tipo di modulo. Caratteristiche SIOS: Periferica CAN remota configurata in modo flessibile Una periferica è composta da un gateway CAN e da un modulo di potenza Regolazione degli I/O digitali/analogici desiderati tramite moduli I/O espandibili (massimo 64 moduli), costituiti da scheda I/O e modulo di bloccaggio Cablaggio dei morsetti a molla I moduli sono sostituibili a caldo e possono quindi essere cambiati quando sono sotto tensione Scambio delle schede di I/O impossibile a causa del gateway di codifica meccanica
