Software di analisi di fase Compound Layer Module

per testdi calcolodi processo

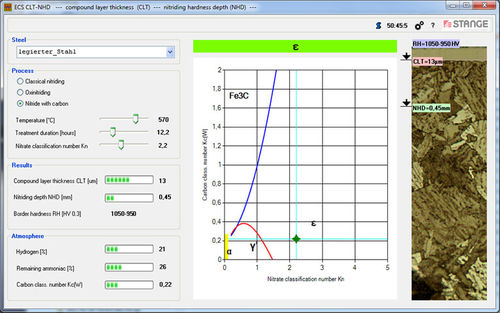

Caratteristiche del modulo a strati composti Un nuovo metodo per calcolare lo spessore dello strato composto previsto CLT, la profondità di durezza di nitrurazione NHD e la durezza RH in funzione della temperatura di trattamento, del tempo di lavorazione e del potenziale di nitrurazione Kn per diversi processi di nitrurazione. Il calcolo si basa su numerosi risultati di prove con diversi forni e diversi lotti. Questi risultati di prova sono memorizzati nella banca dati integrata dell'acciaio con un massimo di 31 (attualmente) delle qualità di acciaio più utilizzate. L'algoritmo di calcolo è ora notevolmente accelerato a causa della nuova base di calcolo pratica, a differenza dei precedenti programmi di calcolo. Ciò consente il ricalcolo immediato ed automatico di ogni variazione di valore e la visualizzazione dei risultati senza ritardi. Il vantaggio principale per l'utente è quello di valutare immediatamente gli effetti e quindi di avere una sensazione del processo di nitrurazione quando si cambiano i parametri. I risultati del calcolo vengono emessi per CLT e NHD come trend e valore, in caso di durezza del caso viene visualizzato l'intervallo previsto. I valori dell'atmosfera come il contenuto di idrogeno, l'ammoniaca residua e il potenziale di carburazione Kc(W) o il grado di dissociazione vengono calcolati e visualizzati a seconda del processo selezionato. Il punto di lavoro effettivo viene visualizzato nel diagramma di Lehrer e/o Kunze modificato a seconda del processo selezionato per poter considerare la fase (ε, γ', α, Fe 3C). La struttura dei livelli prevista viene visualizzata come rappresentazione in sezione facilmente interpretabile.
