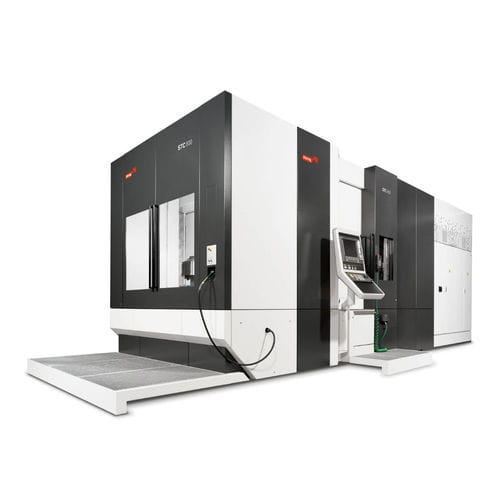

Centro di lavoro CNC 5 assi STC series
verticalecon tavola rotanteHSK-100-A

centro di lavoro CNC 5 assi
centro di lavoro CNC 5 assi
centro di lavoro CNC 5 assi
centro di lavoro CNC 5 assi
centro di lavoro CNC 5 assi
centro di lavoro CNC 5 assi
centro di lavoro CNC 5 assi
centro di lavoro CNC 5 assi
centro di lavoro CNC 5 assi
Aggiungi ai preferiti
Confronta con altri prodotti

Maggiori informazioni sul sito di Starrag

Caratteristiche

Numero di assi
5 assi
Orientazione del mandrino
verticale
Struttura
con tavola rotante
Testa del mandrino
HSK-100-A, SK50, HSK-80-A
Applicazioni
per lavori pesanti, per titanio, per il settore aerospaziale
Altre caratteristiche
ad alta prestazione
Corsa X

Max.: 3.400 mm
(134 in)

Min.: 1.450 mm
(57 in)

Corsa Y

Max.: 2.000 mm
(79 in)

Min.: 1.200 mm
(47 in)

Corsa Z

Max.: 2.880 mm
(113 in)

Min.: 1.300 mm
(51 in)

Velocità di rotazione

5.600 rpm, 6.000 rpm, 30.000 rpm
(35.186 rad.min-1, 37.699 rad.min-1, 188.496 rad.min-1)

Potenza

37 kW, 80 kW, 120 kW
(50,31 hp, 108,77 hp, 163,15 hp)

Velocità di avanzamento asse X

40.000 mm/min, 45.000 mm/min, 60.000 mm/min
(26 in/s, 30 in/s, 39 in/s)

Velocità di avanzamento asse Y

40.000 mm/min, 45.000 mm/min, 60.000 mm/min
(26 in/s, 30 in/s, 39 in/s)

Velocità di avanzamento asse Z-Not Tr-

40.000 mm/min, 45.000 mm/min, 60.000 mm/min
(26 in/s, 30 in/s, 39 in/s)

Carico massimo del piano di lavoro

Max.: 12.000 kg
(26.455 lb)

Min.: 2.000 kg
(4.409 lb)

Peso totale

Max.: 67 t
(73,85 us ton)

Min.: 31 t
(34,17 us ton)

Lunghezza totale

Max.: 14.900 mm
(586,6 in)

Min.: 8.930 mm
(351,6 in)

Larghezza massima

5.410 mm, 7.800 mm, 8.300 mm, 10.200 mm, 10.290 mm
(213 in, 307,1 in, 326,8 in, 401,6 in, 405,1 in)

Altezza totale

4.520 mm, 4.550 mm, 5.450 mm
(178 in, 179,1 in, 214,6 in)

Descrizione

La serie STC, sviluppata per assicurare la massima economia nella lavorazione di parti strutturali impegnative, blisk, impellers e casings con lunghi tempi ciclo, fornisce ai clienti un'ampia serie di pratiche opzioni. Questi centri di lavoro hanno eccellenti proprietà statiche e dinamiche e una testa girevole affidabile che ne fa il punto di riferimento per l'asportazione pesante di trucioli su componenti in titanio e Inconel per l'industria aerospaziale e il settore dell'energia. Principio costruttivo Design termosimmetrico Elementi strutturali saldati e chiusi Estrema stabilità e basse vibrazioni Ottimizzazione con il metodo FE Elevata precisione di corsa e posizionamento Tempi di posizionamento e avviamento ridotti grazie alla grande accelerazione Capacità di controllo e del sistema NCU con il massimo stadio di estensione Fedeltà dei profili durante la lavorazione ad alta velocità grazie alla funzione look-ahead e alla preselezione dinamica Regolazione dei parametri di azionamento in funzione della lavorazione Sistema grafico di diagnostica "SAM" e assistenza a distanza Quadro di controllo con unità di condizionamento
