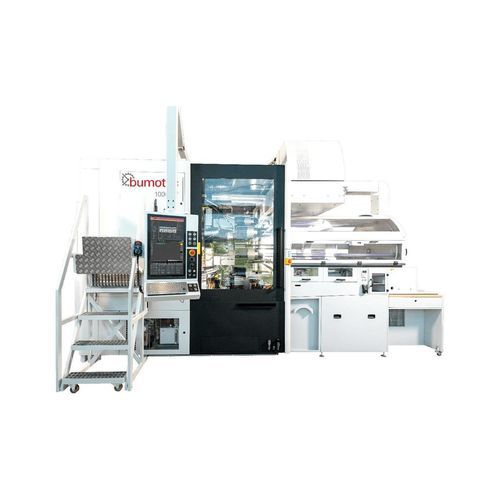

Macchina transfer rotante Bumotec 1000/C neo

CNCdi barreautomatica

Tagline
Centro transfer multitasking ad alta precisione

Overview
Il Bumotec 1000/C neo è una macchina transfer orizzontale progettata per produrre pezzi prismatici da barra tonda o profilata. Questa generazione compatta riduce l'ingombro di circa il 30%, semplifica l'avviamento della produzione e la gestione dei pezzi, e migliora l'efficienza energetica e i tempi ciclo grazie a ergonomia, HMI e motorizzazioni aggiornate.

Applications

• Beni di lusso: Sviluppata con specialisti dell'orologeria per la lavorazione efficiente di oro, platino, titanio, acciaio inossidabile e altri materiali preziosi.
• Medtech: Adatta per impianti ortopedici, strumenti chirurgici e componenti dentali.
• Micromeccanica & aerospaziale: Fornisce precisione e robustezza per componenti micromeccanici e aerospaziali.

Machine design - Configurazione assi
Estremamente stabile in produzione con intervento minimo dell'operatore; il 1000/C neo offre elevata produttività e possibilità di automazione.

• Produzione da barre o grezzi
• Fino a 90 posizioni utensile
• Periferiche supportate: unità ad alta pressione, convogliatori trucioli e caricatori barre

Opzioni di configurazione (sintesi)

• R - Contromandrino: Sub-mandrino a due posizioni (orizzontale e verticale)
• P - Morsa: Unità di ripresa con 1-3 posizioni (opzione -P/PRM)
• RP - Contromandrino combinato: Unità di ripresa per lavorare una sesta faccia (solo fresatura)
• PRM - Morsa (operazioni secondarie multiple): Unità di ripresa con 1-3 posizioni (opzione -P/PRM)

Caratteristiche / Punto di eccellenza n.1
Miglioramento del tempo ciclo fino al 40% a seconda del pezzo. Tempo di sezionamento: 7 s (-30%). Tempo di lavorazione: 10 s (-51%).

• Elettromandrino, max 25.000 rpm
• Mandrini con accelerometro per il monitoraggio dello stato
• Sistema di filtrazione progettato per funzionare senza fermo macchina
• Mandrini con misura di potenza per ottimizzare le condizioni di taglio
• Bracci di presa con ganasce a corsa corta
• Guide XYZ con pattini lineari per aumentare le velocità di avanzamento
• Portautensili HSK32 maggiormente rigido

Specifiche tecniche

• Famiglia modello: Bumotec 1000/C neo
• Tipo macchina: Centro transfer multi-task orizzontale per lavorazioni di alta precisione
• Parti prodotte: Pezzi prismatici da barra tonda o profilata
• Ingombro: Ridotto di circa il 30% rispetto alla generazione precedente
• Miglioramento tempi ciclo: fino al 20% tramite ergonomia/HMI/motorizzazioni; fino al 40% a seconda del pezzo
• Tempo di sezionamento: 7 s (~-30%)
• Tempo di lavorazione: 10 s (~-51%)
• Attrezzaggio: fino a 90 utensili; portautensili HSK32
• Mandrini: elettromandrino fino a 25.000 rpm; mandrini dotati di accelerometro e misura di potenza
• Movimento: guide XYZ con pattini lineari per aumentare le velocità di avanzamento
• Automazione / movimentazione: bracci di presa con ganasce a corsa corta; unità di ripresa e opzioni P/PRM; contro-mandrino R a due posizioni
• Opzioni/periferiche: unità ad alta pressione, convogliatori trucioli, caricatori barre
• Settori tipici: Beni di lusso (orologeria), Medtech, Micromeccanica & Aerospaziale
