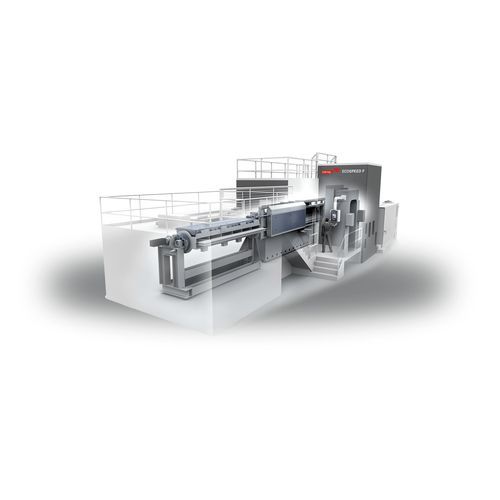

Centro di lavoro 5 assi Ecospeed F

universaleper alluminioin lega di alluminio

Panoramica
La serie Ecospeed F di Starrag è una famiglia modulare di centri di lavoro 5 assi progettata per componenti strutturali aerospaziali. Introdotta nel 1999 e in continua evoluzione, la serie integra la testa di lavorazione a cinematica parallela Sprint Z3 e taglie macchina scalabili per componenti da ~1 m fino a 8 m.

Campi di applicazione
Numerosi produttori aerospaziali utilizzano Ecospeed per una vasta gamma di componenti strutturali:

• Clienti tipici: Airbus, Boeing, Bombardier, Embraer, LM, BAE Systems, NG, AVIC, CATIC, UAC, Gulfstream, Textron, Hondajet, Pilatus
• Esempi di particolari e tempi ciclo: nervatura d'ala — Alluminio-Litio — ciclo totale (3 fissaggi): 19 h 26 min; longherone — Alluminio — ciclo totale (2 fissaggi): 4 h 15 min; telaio a C — Alluminio — ciclo totale (2 fissaggi): 8 h 42 min; stringer — Alluminio — ciclo medio (2 fissaggi): < 12 min/m; staffa bordo d'uscita — Alluminio — ciclo totale (2 fissaggi): 27 min

Mandrino
Starrag ha fornito oltre 2.000 unità di mandrino. La serie Ecospeed dispone di un mandrino motore reale da 120 kW per massimizzare l'MRR:

• Alberi mandrino corti e rigidi per elevata rigidità
• Costruzione compatta che riduce il contorno di collisione e la lunghezza utensile
• Caratteristica di coppia ottimizzata per lavorazioni di materiali duri

Sprint Z3
La testa Sprint Z3 monta tre azionamenti lineari radiali collegati tramite leve rigide e giunti sferici a una piattaforma mandrino. Il movimento uguale produce corsa lineare in Z; il movimento differenziale permette l'inclinazione A/B. Il moto sincronizzato consente qualsiasi traiettoria all'interno di un cono sferico di ±45°.

Dimensioni macchina

• F1540 — 4000 x 1500 mm — 3.000 kg
• F2040/2540 — 4000 x 2000 mm (4000 x 2500 mm) — 4.000 kg
• F2060/2560 — 6000 x 2000 mm (6000 x 2500 mm) — 5.000 kg

Funzionalità
Opzioni e funzionalità per la lavorazione dell'alluminio aeronautico includono:

• Integrazione di teste angolari per fresatura e foratura per estendere l'accesso
• Teste angolari: contorno di collisione compatto; lavorazione continua a 6 assi ±135°; accesso a zone ristrette fino a ~60 mm
• Cell controller: software per il controllo automatico di celle FMS (movimentazione pallet, buffer, carico/scarico)
• Magazzini utensili: tipo WERO rack — 129 o 300 posti; attacco HSK-A63 / HSK-A80; lunghezza max utensile 250 mm; diametro max per posizione 80 mm; peso max 7 kg
• Integrazione in sistemi di produzione flessibili per ottimizzare il flusso materiale e la gestione trucioli

Caratteristiche tecniche

• Serie: Ecospeed F (lavorazione 5 assi)
• Mandrino: mandrino motore reale 120 kW
• Unità mandrino fornite: >2000
• Sprint Z3: cinematica parallela — movimento mandrino in cono sferico ±45°
• Teste angolari: lavorazione continua 6 assi ±135°; contorno compatto; accesso ~60 mm
• Opzioni magazzino utensili: 129 / 300 posti; HSK-A63 / HSK-A80; lunghezza max utensile 250 mm; diametro max 80 mm; peso max 7 kg
• Taglie rappresentative: F1540, F2040/2540, F2060/2560
