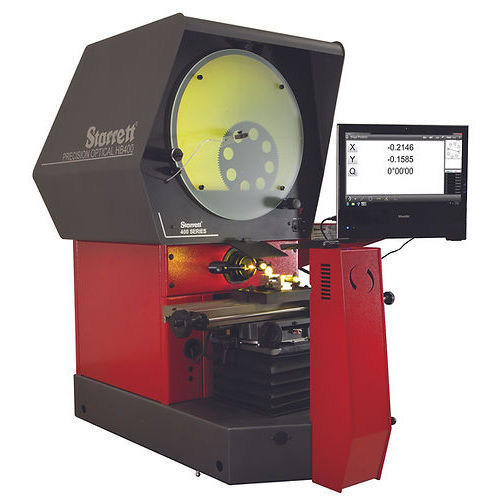

Comparatore ottico orizzontale HB400

digitaleda banco

Il comparatore ottico HB400 offre prestazioni eccezionali grazie allo schermo di visualizzazione con diametro di 400 mm (16"), all'illuminazione a LED e alla capacità di carico del piano di lavoro di 50 kg (110lbs). Disponibile con rilevamento ottico e/o video dei bordi, che elimina la soggettività dell'operatore nel localizzare i bordi dei pezzi da misurare. Il sistema di montaggio degli obiettivi a baionetta accetta una scelta di sei obiettivi fissi intercambiabili e i sistemi di videocamera con ingrandimento telecentrico fisso OV2 Zoom o TOV2. Il palcoscenico motorizzato, i controlli CNC completamente automatici e la lampada a scomparsa sono tutte caratteristiche opzionali. Questo comparatore offre prestazioni che in precedenza erano disponibili solo con i modelli da pavimento. - Palcoscenico con corsa X-Y da 16" x 6" (400 mm x 150 mm) - Struttura interamente in metallo con piastra portautensili anodizzata - Sistema di montaggio dell'obiettivo a baionetta singola - Condensatore di collimazione con filtro giallo/verde e predisposizione per il montaggio di altri accessori - Encoder lineare (riga in vetro) con risoluzione di 20μin (0,5μm) su entrambi gli assi X e Y - Illuminazione superficiale e del profilo a LED - Illuminazione superficiale fissa in fibra ottica duplex - Goniometro digitale per la misurazione accurata degli angoli (risoluzione di 1') tramite lettura dell'asse Q - Disponibile con tavoletta MetLogix™ M1, software di misura touch-screen e PC M2 o M3 o lettore digitale serie Mx. - Regolazione fine su tutti gli assi - Meccanismo di sgancio rapido sull'asse X Opzioni - Sei lenti di ingrandimento fisse intercambiabili, tra cui 10x, 20x, 25x, 31,25x, 50x e 100x - Sistema opzionale di lenti fisse o intercambiabili 5x disponibile su ordinazione speciale - Rilevamento automatico dei bordi ottici - Rilevamento automatico dei bordi video (disponibile solo con le videocamere OV2 o TOV2 e il software M3)
