Questi calibri compatti hanno telai rigidi in lega di alluminio protetti dal calore delle mani da maniglie isolanti. Sono usati per misurare i diametri esterni con una precisione di .0001". Le variazioni dimensionali vengono trasmesse al comparatore attraverso un meccanismo di trasferimento lineare senza attrito completamente chiuso per la protezione da spinte laterali, corpi estranei e refrigeranti. I contatti a contatto piatti semplificano la misura in prossimità delle spalle. Il contatto superiore sensibile può essere invertito per presentare una faccia sferica al lavoro. Un antiretro regolabile semplifica il centraggio del lavoro. 0-2" Range, nel caso.
Caratteristiche
-I contatti e l'antiretro sono in acciaio temprato da 5/16" di diametro, rettificato di precisione e lappato a filo su
-I contatti sono regolabili individualmente fino ad un massimo di 2" e sono bloccati in posizione serrando i morsetti paralleli per mantenere il parallelismo delle facce
-Entrambi i contatti sono anche codificati per mantenere l'orientamento delle facce indipendentemente dalla regolazione
-I valori più e meno vengono letti direttamente. Quadrante faccia ha una doppia fila di graduazioni di lettura in direzioni opposte. Gradi "meno" rosso e "più" nero
-L'indicatore può essere ruotato di 360º e bloccato in posizione per leggere da qualsiasi angolazione, e una vite di regolazione fine consente di azzerare la lancetta
-Una protezione protegge l'indicatore del quadrante quando l'indicatore è posato

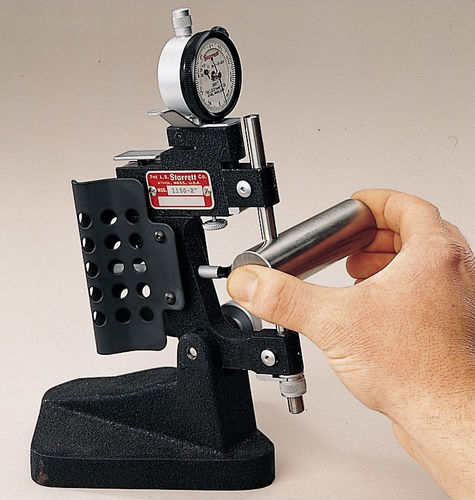

-Un supporto da banco è disponibile per convertire il calibro in un comparatore da banco
---
