Volante di manovra VD1

di regolazionecon impugnatura rotantepieno

Nome del prodotto

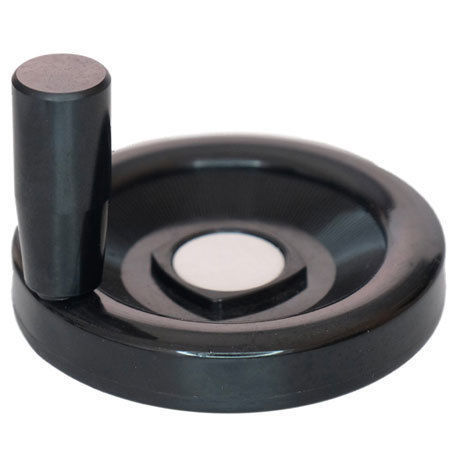

Volantino a disco VD1 con foro cieco liscio e impugnatura girevole.

Descrizione breve
Volantino a disco VD1 con foro cieco liscio e impugnatura girevole, indicato per comandi e regolazioni in applicazioni industriali.

Materiali e componenti

• MATERIALE: Termoplastico ad elevata resistenza meccanica. Materiali con tenuta termica o altri gradi di resistenza disponibili su richiesta.
• CENTRO (MOZZO): Acciaio passivato zincato.
• PERNO: Acciaio passivato zincato.
• IMPUGNATURA: Materiale termoindurente.
• MOSTRINA DI FISSAGGIO: Colore alluminio anodizzato.
• COLORE: Nero. Altri colori disponibili per lotti idonei.
• CONFORMITÀ: RoHS e REACH.

Tabella - VOLANTINO A DISCO CON FORO LISCIO CIECO E IMPUGNATURA GIREVOLE, MOD. VD1
CODE | ITEM | A | B | C | D | E | F | G | H | I | L | M | N | O | PCS BOX
EMVD1100MG | VD1/100/M/BLC - D8 | 100 | 38 | 20 | 16 | 30 | 24 | 8 | 30 | 25 | 12 | M6 | 51 | 21 | 10

Note
Il prodotto è fornito in versioni identificate da codici (esempio sopra). Materiali speciali (con maggiore resistenza al calore o altri gradi) e colori sono disponibili su richiesta per lotti di produzione adeguati.

Specifiche tecniche

• Modello: VD1
• Articolo esemplare: VD1/100/M/BLC - D8 (codice EMVD1100MG)
• Dimensioni (mm) esempio: A=100, B=38, C=20, D=16, E=30, F=24, G=8, H=30, I=25, L=12, N=51, O=21
• Filetto/Inserto: M6 (esempio)
• Pezzi per scatola (esempio): 10
• Materiale corpo: Termoplastico (standard). Opzioni per materiali resistenti al calore o altri gradi su richiesta.
• Mozzo e perno: Acciaio passivato zincato.
• Impugnatura: Materiale termoindurente.
• Mostrina di fissaggio: Colore alluminio anodizzato.
• Colore standard: Nero (altre colorazioni per lotti adeguati).
• Conformità: RoHS e REACH.
