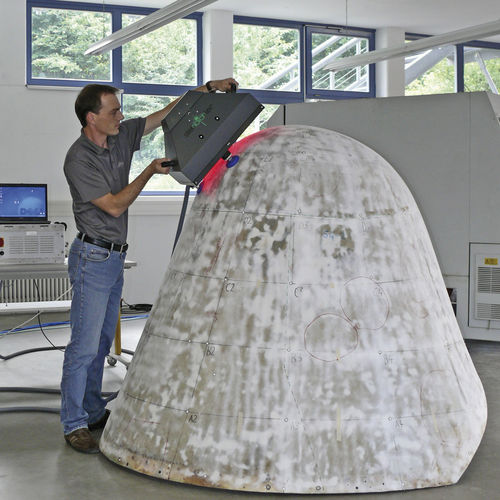

Apparecchiatura di controllo per shearografia ISIS

La tecnologia shearografica è un metodo di misurazione laser e deriva da un metodo convenzionale di misurazione elettronica interferometrica a speckle (ESPI). Questo adattamento della Shearografia consente l'uso in campo in condizioni di nonvibrazione isolata godendo ancora dell'elevata sensibilità di misura che la Laser-Shearografia fornisce all'utente finale di 30nm fuori piano (direzione z). Procedura di misurazione: Il sensore Shearography illumina la superficie con la luce laser macchiata emessa dai diodi laser. Il riflesso della luce laser trasporta le informazioni di superficie alla telecamera CCD per l'osservazione. La shearografia ha sempre bisogno di un'immagine di riferimento e di un'immagine di caricamento di un componente per i risultati di misura. Esposto al carico (impulsi termici, vuoto, ecc.) il materiale ispezionato mostra una deformazione locale (immagine di carico). Dall'immagine di caricamento viene sottratto il riferimento. Il difetto locale mostra un diverso comportamento esposto al carico rispetto all'area sana circostante. Poiché la Shearografia è un metodo di misura differenziale con fasci di oggetti tranciati, che garantisce la stabilità del sistema per l'uso in campo. Non viene rilevata la deformazione del difetto, ma il gradiente della deformazione. Pertanto le immagini dei difetti tipici della Shearografia mostrano il difetto della farfalla che si vede nell'animazione qui sotto.
