Dati tecnici
- Superfici di misura 4,8 mm
- Planarità / parallelismo < 0,3 µm / < 0,6 µm
- Precisione di ripetizione < 0,2 µm
- Risoluzione 0,1 µm
- Forza di misura 0,7 N/ 1,2 N/ 2,0 N
- Peso del corpo di misura 380 g
- Grado di protezione IP 65
Applicazione
- per la misurazione di componenti piccoli e filigranati
- per il controllo di oggetti di prova rotondi e piatti
- il corpo di misura e l'unità di visualizzazione sono separabili
- per facilitare i test in serie sulla macchina o sul posto di lavoro

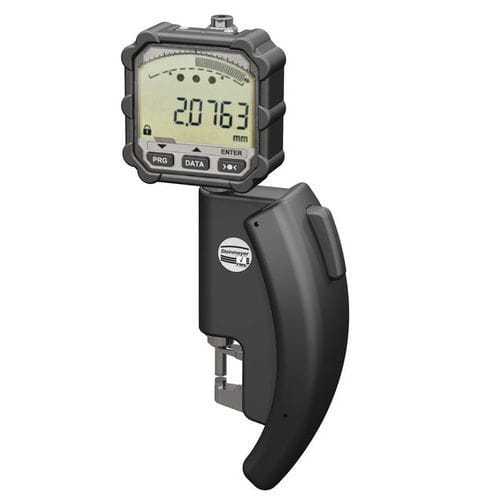

Il passametro digitale 3903 ha un corpo di misura leggero con un innovativo sistema di misura induttivo con un campo di misura completamente fine di 4 mm. La forza di misura del sistema di misurazione può essere selezionata da circa 0,7 a circa 2,0 N come impostazione di fabbrica. Le fluttuazioni di temperatura sul corpo di misura vengono registrate da un sensore integrato e segnalate quando viene superato un valore limite. Il corpo di misura e l'unità di visualizzazione possono essere utilizzati separatamente grazie alla struttura modulare. Ciò semplifica la misurazione in serie sulla postazione di lavoro e non aggiunge alcun momento di disturbo alla misurazione. Il sensore di misura e il display sono collegati con un cavo opzionale e possono essere posizionati liberamente. Oltre ai numeri digitali nel modulo di visualizzazione, sono disponibili anche barre di indicazione di precisione e LED colorati per la selezione "buono" e "cattivo". La configurazione si effettua con i tasti del dispositivo o con un software aggiuntivo. È quindi possibile attivare e impostare funzioni quali il valore preimpostato, le aree delle barre, i colori dei LED, le modalità di misurazione o la password.
Applicazione
- per la misura di componenti piccoli e filigranati
- per il controllo di oggetti di prova rotondi e piatti
- il corpo di misura e l'unità di visualizzazione sono separabili
- per facilitare i test in serie sulla macchina o sul posto di lavoro
---
