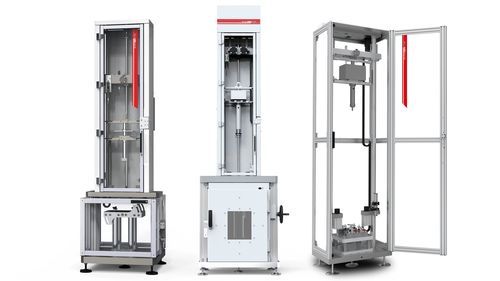

Drop tester per imballaggi DW series

Descrizione
Noi di STEP Lab offriamo una gamma di macchine per prove mediante caduta di massa progettate per eseguire prove d’impatto assiali singole e multiple su prodotti e campioni standardizzati. I sistemi coprono energie d’impatto da 0,2 a 2000 J, offrono ampio spazio per il posizionamento dei campioni e sono compatibili con numerosi accessori: celle di carico, sistemi anti-rimbalzo, acceleratori a molla, impattatori strumentati e supporti per provini.

Caratteristiche principali

• Energia massima fino a 2000 J
• Interfaccia utente intuitiva per facilità d’uso
• Sicurezza: bloccaggi porte attivati al riarmo
• Sistema pneumatico di rilascio del peso
• Sollevamento e posizionamento automatico delle masse / recupero automatico dell’impattatore
• Altezza di caduta variabile
• Velocità d’impatto fino a 5,0 m/s (fino a 20 m/s con precarica a molla o sistema di accelerazione)
• Set pesi standard: 0,5–10 kg (set standard totale 70 kg)
• Acquisizione velocità di impatto fino a 200 kHz
• Acquisizione segnale di forza fino a 10 MHz
• Rapida conversione tra attrezzature di prova ISO e ASTM
• Ampia varietà di ganasce e accessori dedicati
• Integrazione con celle di carico estensimetriche e piezoelettriche

Tipologia di prova

• Impatto
• Perforazione

Applicazioni

• Materiali
• Componenti

Accessori e opzioni
Sono disponibili accessori quali camere climatiche (per modelli selezionati), supporti dedicati, masse, attacchi e accessori progettati per perforazione, prove d’impatto in trazione, pelatura a cuneo, compressione e prove su componenti. Moduli di accelerazione / precarica a molla disponibili come add-on per aumentare la velocità d’impatto (opzionali per DW1000 e DW2000).

Tabella specifiche (serie DW)
DW SERIES | DW750 | DW1000 | DW2000
Disponibile con camera climatica — DW750: - ; DW1000: ✓ ; DW2000: ✓
Misura velocità — sensore ottico ad alta velocità su tutti i modelli
Campionamento & risoluzione acquisizione (segnale di carico) — da 50 kHz a 100 kHz @ 24 bit ; da 250 kHz a 14 MHz @ 16 bit (in base alla configurazione)
Area di prova (LxP) — DW750: 400 x 400 mm ; DW1000 / DW2000: 690 x 690 mm
Altezza di caduta min. — tutti i modelli: 0,04 m
Altezza di caduta max. — tutti i modelli: 1,40 m
Peso di caduta max. — DW750: 55 kg ; DW1000: 70 kg ; DW2000: 70 kg
Velocità max. senza accelerazione — tutti i modelli: 5,2 m/s
Peso max. con accelerazione — DW750: - ; DW1000: 20 kg ; DW2000: 40 kg
Velocità max. con sistema di accelerazione — DW750: - ; DW1000: 20 m/s ; DW2000: 20 m/s
Energia d’impatto max. — DW750: 750 J ; DW1000: 1000 J ; DW2000: 2000 J
Installazione: aria compressa — tutti i modelli: 6 - 8 bar
Dimensioni macchina (LxPxA) — DW750: 780 x 600 x 2500 mm ; DW1000: 800 x 1400 x 3500 mm ; DW2000: 800 x 1400 x 3500 mm
Peso macchina — DW750: 600 kg ; DW1000: 950 kg ; DW2000: 1400 kg

Metodi di prova d’impatto

• Prova di resistenza alla perforazione
• Compression After Impact (CAI)
• Prova d’impatto a trazione
• Prova di flessione a 3 punti
• Prova di pelatura a cuneo

Specifiche tecniche

• Range di energia d’impatto: 0,2 J a 2000 J
• Energia max. per modello: DW750 = 750 J, DW1000 = 1000 J, DW2000 = 2000 J
• Velocità d’impatto: fino a 5,0 m/s (fino a 20 m/s con accelerazione/precarica)
• Set pesi standard: 0,5–10 kg (set standard totale 70 kg)
• Acquisizione velocità: fino a 200 kHz
• Acquisizione forza: fino a 10 MHz (con gamme di campionamento/risoluzione selezionabili)
• Area di prova: 400x400 mm (DW750) o 690x690 mm (DW1000/DW2000)
• Altezza di caduta: min. 0,04 m — max. 1,40 m
• Aria compressa richiesta: 6–8 bar
• Dimensioni e peso macchina variano per versione (es. DW2000 ≈ 800x1400x3500 mm, 1400 kg)
• Modulo di accelerazione disponibile come add-on per DW1000 e DW2000
